TRZPIENIE TRANSPORTOWE / ŁADUNKI ZROLOWANE

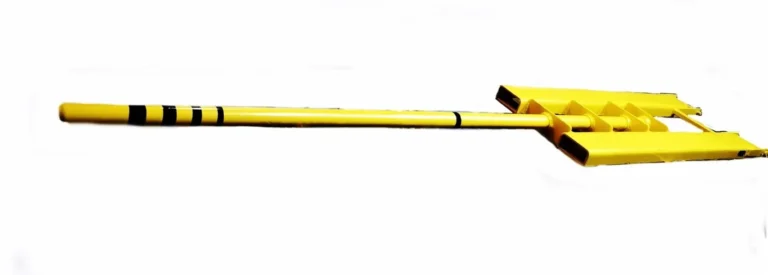

Trzpienie transportowe do wózków widłowych
Trzpień dobiera się do geometrii ładunku i wózka
Trzpień transportowy do wózka widłowego służy do pobierania i przemieszczania rolek, kręgów oraz innych ładunków, które mogą być podparte osiowo. KOST PRO wykonuje rozwiązania dobierane do konkretnej masy, długości, średnicy tulei, położenia osi i sposobu mocowania.
Dostępność: dostępny na zamówienie. Geometria trzpienia jest dobierana do konkretnego ładunku i wózka.
Najczęstszy błąd to zamówienie trzpienia „do rolek” bez podania rzeczywistych wymiarów. Dywan, rolka papieru, folia czy krąg blachy mogą wymagać zupełnie innej średnicy, długości roboczej i położenia osi.
BUDOWA TRZPIENIA — KLIKNIJ ELEMENT
Zobacz, co zmienia Ø, mocowanie i położenie osi
Porównaj dwa warianty: trzpień transportowy do wózka widłowego — jednowidłowy oraz trzpień transportowy na widły z obniżoną osią. Wybierz wariant, a następnie kliknij hotspot na rysunku, aby sprawdzić funkcję konkretnego elementu.
BUDOWA OSTROGI / TRZPIENIA KOST PRO
Wybierz wariant i kliknij numer na rysunku lub nazwę elementu. Geometrię, długość, średnicę i mocowanie każdej ostrogi dobieramy do konkretnego ładunku oraz wózka.

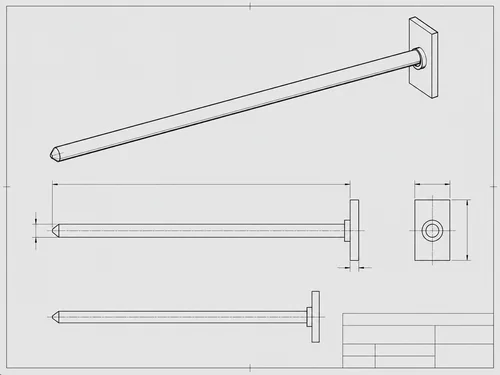

Rysunek techniczny OSTROGI DO WÓZKA WIDŁOWEGO — JEDNOWIDŁOWEJ
1 Trzpień transportowy
Główny element roboczy wsuwany w tuleję, rolę lub krąg. Jego średnica, długość i przekrój dobiera się do masy oraz geometrii ładunku.
2 Stożkowa końcówka trzpienia
Zwężona końcówka ułatwia wprowadzenie trzpienia w otwór ładunku. Nie zastępuje prawidłowego dopasowania średnicy trzpienia do średnicy wewnętrznej transportowanego elementu.
3 Mocowanie jednowidłowe
Wariant jest przeznaczony do mocowania na jednej widle wózka. Przy doborze trzeba sprawdzić przekrój i długość widły oraz obciążenie pojedynczej widły.
4 Płyta oporowa / mocująca
Płyta przy nasadzie ustala położenie zespołu i przenosi reakcje pomiędzy trzpieniem a mocowaniem. Jej geometria wynika z konkretnego wykonania.
5 Połączenie trzpienia z mocowaniem
Strefa nasady przenosi największy moment zginający od ładunku. Wymiary i sposób wykonania są dobierane konstrukcyjnie do wymaganej nośności.
6 Średnica i długość robocza
Te dwa parametry dobieramy do średnicy wewnętrznej, długości i masy rolki lub kręgu oraz do charakterystyki obciążeniowej wózka.

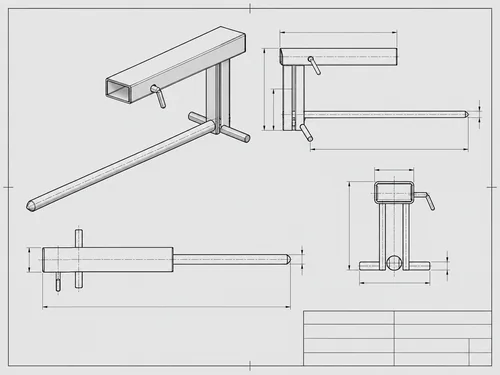

Rysunek techniczny OSTROGI NA WIDŁY Z OBNIŻONYM TRZPIENIEM
1 Trzpień transportowy
Poziomy trzpień przenosi rolkę, krąg lub tuleję. Jego średnica i długość wynikają z danych ładunku oraz wymaganej nośności.
2 Obniżona oś trzpienia
Oś trzpienia znajduje się poniżej kieszeni na widłę. Taka geometria pozwala dopasować wysokość roboczą trzpienia do ładunku lub ograniczeń stanowiska.
3 Kieszeń na widłę
Profil zamknięty nasuwa się na widłę wózka. Przekrój i długość kieszeni muszą odpowiadać wymiarom konkretnej widły.
4 Sworzeń / blokada na widle
Mechaniczny sworzeń zabezpiecza osprzęt przed niekontrolowanym zsunięciem z widły. Przed pracą blokada musi być prawidłowo założona.
5 Rama obniżająca
Pionowa rama łączy kieszeń z niżej położoną osią trzpienia i przenosi moment od transportowanego ładunku.
6 Dolne usztywnienie ramy
Poprzeczny element przy podstawie usztywnia zespół mocowania i wspiera przenoszenie obciążeń w strefie nasady trzpienia.
7 Dobór do wózka i ładunku
Do wyceny potrzebne są co najmniej masa i długość ładunku, średnica wewnętrzna oraz wymiary widły i charakterystyka udźwigu wózka.
SZYBKI PRZEGLĄD PRODUKTU
Co dostajesz, co możesz dobrać i co trzeba jeszcze potwierdzić?
Krótka specyfikacja techniczna
- Średnice konfiguracyjne Ø40 / Ø60 / Ø80 / Ø100 / Ø120 mm.
- Wariant jednowidłowy, dwuwidłowy prosty, z podwyższoną albo obniżoną osią.
- Automatyczny dobór na stronie obejmuje długości do 3000 mm; dłuższe wymagają projektu indywidualnego.
Zgodność, bezpieczeństwo i dobór
- Nie ma jednej normy „na ostrogę”; oceniamy cały zestaw: trzpień, ramę, mocowanie, wózek i ładunek.
- Osprzęt musi być pewnie zabezpieczony przed zsunięciem lub wypięciem z wózka.
- Rzeczywisty udźwig zależy od masy osprzętu i środka ciężkości, a nie tylko od nominalnej wartości na tabliczce wózka.
✓ W standardzie
- trzpień roboczy dobrany do tulei i obciążenia
- rama nośna odpowiednia dla wybranego wariantu
- mocowanie na widły lub rozwiązanie zgodne z ustaleniem
- mechaniczne zabezpieczenie osprzętu
- malowanie przemysłowe
- weryfikacja podstawowych parametrów konstrukcyjnych przed wykonaniem
+ Opcje i warianty
- wariant jednowidłowy lub dwuwidłowy
- oś prosta, podwyższona albo obniżona
- mocowanie do karetki
- ocynk ogniowy lub DUPLEX
- indywidualna długość i geometria po projekcie
? Do doprecyzowania
- rodzaj transportowanego materiału
- maksymalną masę rolki / kręgu
- długość roboczą
- średnicę wewnętrzną tulei
- sposób mocowania i — jeśli znane — dane wózka
Porównanie wariantów
| Wariant | Do czego służy | Największa zaleta |
|---|---|---|
| Jednowidłowy | Kompaktowe lub wybrane lżejsze zastosowania | Mniejsza szerokość mocowania |
| Dwuwidłowy prosty | Typowe rolki i kręgi bez potrzeby przesuwania osi | Stabilne podparcie na dwóch widłach |
| Z podwyższoną osią | Tuleja znajduje się wyżej lub trzeba ominąć przeszkodę poniżej | Podnosi oś trzpienia względem mocowania |
| Z obniżoną osią | Tuleja znajduje się nisko względem wideł / ramy | Pozwala zejść osią trzpienia niżej |
Wybrane wykonania trzpieni KOST PRO
KONFIGURATOR / WYCENA
Skonfiguruj trzpień transportowy
Wybierz wariant trzpienia i podaj rodzaj ładunku, długość, średnicę tulei, masę oraz sposób mocowania.
DANE TWOJEGO WÓZKA
Wpisz udźwig wózka odczytany z charakterystyki dla planowanej wysokości i środka ciężkości oraz długość wideł. Wynik negatywny nie usuwa konfiguracji — oznacza ją do weryfikacji technicznej.
Platforma robocza — parametry i wyposażenie standardowe
Wyposażenie standardowe
Dokumentacja producenta KOST PRO
Deklaracja zgodności, instrukcja użytkowania, harmonogram przeglądów, tabliczka znamionowa bez oznakowania CE oraz gwarancja producenta.
Do produktu dołączamy wymaganą dokumentację techniczną producenta oraz tabliczkę znamionową.
Trzpień transportowy — najważniejsze informacje
Trzpień transportowy dobierany do rolki, kręgu lub tulei na podstawie masy, długości, średnicy otworu, sposobu mocowania i geometrii wózka.
Zgodne z zatwierdzoną specyfikacją techniczną KOST PRO i obliczeniami dla zadanej geometrii oraz masy ładunku.
Zgodne z wymaganiami dotyczącymi współpracy osprzętu z konkretnym wózkiem po weryfikacji środka ciężkości, mocowania i dokumentacji wózka.
Zgodne z właściwymi wymaganiami dla osprzętu do wózków przemysłowych; zakres jest weryfikowany z uwzględnieniem FEM 4.107 oraz właściwego zakresu EN ISO 3691-1 dla wózka.
Nie istnieje jeden uniwersalny „udźwig trzpienia”. Finalne parametry wynikają z konkretnego ładunku, wysięgu, materiału i konstrukcji mocowania.
JAK DOBRAĆ TRZPIEŃ?
Jak dobrać trzpień transportowy do rolki, kręgu lub tulei?
Masa: podaj maksymalną masę jednej rolki lub kręgu, nie średnią.
Długość: określ długość ładunku wzdłuż osi, żeby dobrać odpowiedni odcinek roboczy.
Średnica wewnętrzna: zmierz tuleję lub otwór, przez który ma przejść trzpień.
Średnica zewnętrzna: pomaga ocenić geometrię pobierania i odkładania.
Miejsce pracy: ważne jest, czy ładunek pobierany jest z posadzki, stojaka, regału czy maszyny.
CO NAJBARDZIEJ WPŁYWA NA WYMIARY?
Pięć parametrów, których nie warto zgadywać
WÓZEK + OSPRZĘT + ŁADUNEK
Sam nominalny udźwig wózka nie wystarcza do oceny zestawu
Po założeniu trzpienia zmienia się geometria całego układu. Masa osprzętu oraz wysunięcie środka ciężkości ładunku wpływają na rzeczywistą zdolność wózka do bezpiecznego podnoszenia. Dlatego przed wykonaniem i użytkowaniem trzeba odnieść konfigurację do danych producenta konkretnego wózka, jego wykresu udźwigu oraz rzeczywistego położenia ładunku.
Masa osprzętu
Trzpień również stanowi obciążenie. Jego masa musi być uwzględniona razem z masą transportowanej rolki lub kręgu.
Środek ciężkości
Im dalej od czoła wideł lub karetki znajduje się środek ciężkości ładunku, tym większy jest moment obciążający wózek.
Długość robocza
Dłuższy trzpień nie jest neutralną zmianą. Wpływa na ramię obciążenia i dlatego powinien wynikać z rzeczywistej długości ładunku.
Mocowanie i zabezpieczenie
Osprzęt musi mieć rozwiązanie uniemożliwiające jego niekontrolowane zsunięcie lub wypięcie w przewidzianym sposobie pracy. Sposób zabezpieczenia dobiera się do konstrukcji na widły albo do karetki.
Nie podajemy jednego „uniwersalnego udźwigu trzpienia”
Dopuszczalne obciążenie zależy od geometrii konkretnego trzpienia, sposobu mocowania, parametrów wózka i położenia środka ciężkości ładunku. Dlatego przy wycenie prosimy o dane rzeczywistego zestawu, a nie tylko udźwig nominalny z nazwy wózka.
GDZIE STOSUJE SIĘ TRZPIENIE TRANSPORTOWE?
Do ładunków, których zwykłe widły nie podpierają w naturalny sposób
Rolki i materiały na tulejach
Dywany, wykładziny, papier, tektura i folie mogą być pobierane osiowo, jeśli geometria ładunku i procesu na to pozwala.
Kręgi i materiały zrolowane
Drut, pręty, blacha i inne materiały w kręgach wymagają sprawdzenia masy, średnicy otworu i miejsca podparcia.
4 PODSTAWOWE WARIANTY
Jednowidłowy, dwuwidłowy prosty, z podwyższoną czy z obniżoną osią?
Najpierw wybieramy sposób podparcia konstrukcji — jedną albo dwiema widłami — a następnie geometrię osi trzpienia. Jeżeli nie wiesz, który wariant pasuje do Twojego procesu, w konfiguratorze wybierz „Nie wiem — dobierz KOST PRO”.
Jednowidłowy
Konstrukcja oparta na jednej widle. Może być korzystna przy ograniczonej przestrzeni albo tam, gdzie potrzebne jest bardziej kompaktowe mocowanie. Wymaga sprawdzenia obciążenia pojedynczej widły i wpływu niesymetrycznego obciążenia na wózek.
Dwuwidłowy prosty
Wariant bazowy oparty na dwóch widłach, gdy oś ładunku jest dostępna bez dodatkowego przesunięcia trzpienia w górę lub w dół.
Dwuwidłowy z podwyższoną osią
Oś trzpienia znajduje się wyżej niż linia mocowania. Rozwiązanie stosuje się, gdy tuleja ładunku jest wysoko albo trzeba ominąć przeszkodę pod osią ładunku.

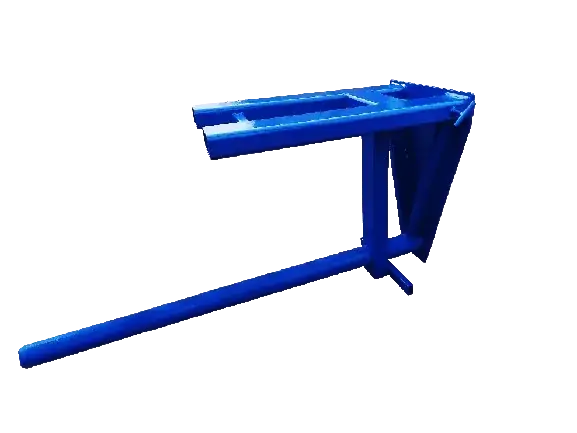

Dwuwidłowy z obniżoną osią
Oś trzpienia znajduje się niżej. Pomaga wejść w nisko położoną tuleję, gdy widły lub rama osprzętu muszą pozostać wyżej.
Jedna widła czy dwie?
Nie ma zasady, że jednowidłowy jest zawsze „słabszy”, a dwuwidłowy zawsze „lepszy”. O wyborze decydują masa i długość ładunku, geometria stanowiska, obciążenie pojedynczej widły, sztywność konstrukcji oraz parametry wózka. Przy cięższych i dłuższych rolkach zwykle częściej analizuje się wariant dwuwidłowy.
Co zmienia podwyższenie lub obniżenie osi?
Przesunięcie osi pomaga dopasować trzpień do rzeczywistej wysokości tulei i ominąć przeszkody, ale zmienia drogę przenoszenia sił przez ramę i mocowanie. Dlatego wysokość przesunięcia dobiera się do konkretnego stanowiska.
NA WIDŁY CZY DO KARETKI?
Sposób mocowania powinien wynikać z częstotliwości i organizacji pracy
Kiedy wybrać trzpień zakładany na widły, a kiedy mocowany bezpośrednio do karetki?
Wariant zakładany na widły może być wygodny tam, gdzie osprzęt ma być stosowany okresowo i łatwo zdejmowany. Wariant do karetki wymaga danych konkretnej karetki i wózka, ale może lepiej odpowiadać pracy częstej lub procesowi, w którym ważna jest konkretna geometria mocowania. Ostateczny wybór trzeba powiązać z obciążeniem, organizacją zmiany osprzętu i sposobem pracy.
NAJCZĘSTSZE PYTANIA PRZED WYCENĄ
Odpowiedzi, które pomagają uniknąć źle dobranego trzpienia
Jak dobrać średnicę trzpienia?
Najpierw zmierz rzeczywistą średnicę wewnętrzną tulei lub otworu. Dopiero na tej podstawie można określić średnicę trzpienia i potrzebny luz roboczy.
Czy trzpień może być dłuższy niż rolka?
Długość roboczą dobiera się do realnego ładunku i sposobu podparcia. Nie warto przyjmować przypadkowego zapasu bez sprawdzenia wpływu na geometrię i obciążenie.
Czy wykonujecie trzpienie na wymiar?
Tak. Długość, średnica, położenie osi i sposób mocowania są dobierane po weryfikacji danych ładunku i wózka.
Jak nazywamy ten osprzęt?
Najczęściej „trzpień transportowy”. W KOST PRO stosujemy nazwę „trzpień transportowy”, ponieważ precyzyjnie opisuje funkcję osprzętu do rolek, kręgów i innych ładunków z otworem lub tuleją.
KRÓTKA WYCENA — BEZ ZBĘDNYCH DANYCH
Do pierwszej wyceny wystarczy 6 prostych informacji
Nie musisz znać środka ciężkości z tabliczki, klasy karetki ani dokładnego przekroju wideł. Te dane KOST PRO potwierdzi później, jeżeli będą potrzebne do finalnego doboru technicznego.
- co chcesz transportować
- maksymalną masę jednej rolki lub kręgu
- potrzebną długość trzpienia / długość rolki
- średnicę wewnętrzną tulei lub otworu
- wariant: prosty, podwyższony albo obniżony
- sposób mocowania — na widły, na karetkę albo „nie wiem — dobierz KOST PRO”
Opcjonalnie: możesz podać model i udźwig wózka oraz dołączyć zdjęcie stanowiska lub tabliczki znamionowej. Jeśli tego nie masz, nadal możesz wysłać zapytanie.
KOMPENDIUM KLIENTA
Trzpień transportowy od podstaw — co to jest i po co stosuje się go na wózku?
Trzpień transportowy to osprzęt do wózka widłowego przeznaczony do pobierania ładunku przez jego środkowy otwór, tuleję albo rdzeń. W KOST PRO używamy określenia trzpień transportowy, ponieważ najlepiej opisuje funkcję tego osprzętu.
Zamiast podpierać rolkę od spodu zwykłymi widłami, trzpień wsuwa się w jej tuleję. Dzięki temu ładunek może być pobierany, przewożony i odkładany osiowo — dokładnie w sposób, do którego jest geometrycznie przystosowany.
Po co trzpień, skoro wózek ma widły?
Widły są bardzo uniwersalne, ale nie każdy ładunek ma paletę albo bezpieczne miejsce podparcia od dołu. Rolka papieru, dywan, folia czy krąg materiału często mają centralną tuleję. Trzpień wykorzystuje ten otwór jako naturalny punkt podparcia i pozwala zrezygnować z dodatkowego przekładania ładunku na paletę lub inne podstawy — jeśli konstrukcja ładunku pozwala na takie podparcie.
CO MOŻNA TRANSPORTOWAĆ?
Rolki, kręgi i materiały na tulejach — ale zawsze po sprawdzeniu rdzenia i masy
Dywany i wykładziny
Typowe zastosowanie trzpienia transportowego. Długi materiał zrolowany można pobierać przez tuleję bez podpierania całej rolki od spodu.
Papier, tektura i karton
Rolki papiernicze i tekturowe mogą być transportowane osiowo, jeżeli tuleja ma odpowiednią średnicę i wytrzymałość.
Folie i materiały opakowaniowe
Folie techniczne, tworzywa i inne materiały na rdzeniach są częstym zastosowaniem trzpieni o mniejszych średnicach.
Tkaniny i materiały zrolowane
Rozwiązanie może przyspieszać obsługę rolek tekstylnych i podobnych materiałów, gdy ich rdzeń nadaje się do podparcia osiowego.
Kręgi blachy, drutu i metalu
Możliwe przy odpowiedniej geometrii i nośności, ale zwykle wymagają znacznie większej weryfikacji masy, środka ciężkości, trzpienia, ramy i wózka.
Inne ładunki z otworem centralnym
Jeżeli ładunek ma konstrukcyjnie odpowiedni otwór lub tuleję, możemy ocenić możliwość wykonania trzpienia indywidualnego.
Czego nie zakładamy automatycznie?
Sam fakt, że ładunek ma otwór, nie oznacza jeszcze, że można bezpiecznie wsunąć w niego trzpień. Tuleja musi wytrzymać naciski podczas pobierania, jazdy i odkładania. Trzeba też sprawdzić możliwość zsunięcia się ładunku oraz zachowanie przy hamowaniu, skręcie i pochyleniu masztu.
NA WIDŁY, NA KARETKĘ, „POD WIDŁY” — CO TO ZNACZY?
Mocowanie osprzętu i położenie osi trzpienia to dwie różne decyzje
Trzpień mocowany na widły
Widły wózka wsuwa się w kieszenie konstrukcji trzpienia. To wygodne rozwiązanie, gdy osprzęt ma być szybko zakładany i zdejmowany, a wózek wykonuje także inne zadania. Trzeba podać przekrój, długość i rozstaw wideł oraz zastosować pewne zabezpieczenie przed zsunięciem osprzętu.
Trzpień mocowany do karetki
Osprzęt łączy się bezpośrednio z karetką wózka. Może dać bardziej zwartą geometrię i mniejsze odsunięcie ładunku od masztu, ale wymaga dokładnego dopasowania do karetki i zwykle jest rozwiązaniem bardziej dedykowanym do konkretnego wózka.
„Pod widły” / obniżona oś
To określenie dotyczy przede wszystkim położenia osi trzpienia, a nie innego sposobu mocowania. Trzpień znajduje się niżej niż linia kieszeni/wideł, dzięki czemu może wejść w nisko położoną tuleję, gdy same widły muszą pozostać wyżej.
Podwyższona oś
Trzpień znajduje się wyżej niż linia mocowania. Pomaga wtedy, gdy środek tulei jest wysoko albo pod ładunkiem znajduje się przeszkoda, nad którą trzeba pozostawić ramę lub widły.
Na widły czy na karetkę?
Jeżeli osprzęt jest używany okresowo i wózek ma często wracać do zwykłych wideł, mocowanie na widły bywa praktyczniejsze. Przy pracy intensywnej, powtarzalnej lub wymagającej możliwie zwartej geometrii warto rozważyć mocowanie bezpośrednio do karetki. O wyborze nie decyduje sama wygoda — sprawdzamy również środek ciężkości, udźwig wózka, wymiary mocowania i sposób zabezpieczenia.
ZABEZPIECZENIE OSPRZĘTU
Co oznacza „zabezpieczenie trzpienia” i przed czym ma chronić?
Zabezpieczenie ma przede wszystkim uniemożliwić niekontrolowane zsunięcie albo wypięcie osprzętu z wózka. Jego rozwiązanie zależy od sposobu mocowania i konstrukcji konkretnego zestawu.
Przy mocowaniu na widły
Stosuje się mechaniczne rozwiązanie blokujące konstrukcję po wsunięciu wideł w kieszenie — np. sworzeń, rygiel lub inne rozwiązanie konstrukcyjne przewidziane dla danego modelu. Nie polegamy wyłącznie na tarciu.
Przy mocowaniu do karetki
Zabezpieczenie wynika z geometrii zaczepów i blokad karetki. Musi odpowiadać konkretnej klasie i wymiarom mocowania wózka.
Dodatkowe zabezpieczenie
W zależności od konstrukcji może być stosowany drugi element zabezpieczający, ale nie zastępuje on prawidłowego mechanicznego mocowania podstawowego.
Zabezpieczenie ładunku
Osobnym zagadnieniem jest ryzyko zsunięcia samej rolki z trzpienia. Ocenia się je na podstawie długości, położenia środka ciężkości, sposobu jazdy, tulei i organizacji pracy.
CZY TO SIĘ OPŁACA?
Trzpień może skrócić drogę ładunku od magazynu do maszyny
Największa korzyść pojawia się tam, gdzie rolki lub kręgi są przenoszone wiele razy w ciągu zmiany. Dobrze dobrany trzpień może ograniczyć przekładanie materiału, stosowanie dodatkowych palet lub podstaw i ręczne poprawianie pozycji ładunku.
Mniej operacji pośrednich
Wózek może pobrać rolkę bezpośrednio przez tuleję i odłożyć ją w miejscu procesu, jeżeli stanowisko jest do tego przygotowane.
Szybsze cykle transportowe
Przy pracy powtarzalnej czas załadunku i odkładania może być krótszy niż przy przygotowywaniu dodatkowego podparcia lub przepinaniu ładunku.
Bardziej powtarzalne pozycjonowanie
Oś trzpienia może być dopasowana do wysokości stojaka lub maszyny, co ułatwia powtarzalne trafianie w tuleję.
Mniej przypadkowego kontaktu z powierzchnią rolki
Prawidłowe podparcie przez rdzeń może ograniczyć kontakt wideł z zewnętrzną powierzchnią materiału. Zależy to jednak od rodzaju i wytrzymałości konkretnego ładunku.
Opłacalność zależy od procesu. Przy jednej rolce miesięcznie inwestycja może nie mieć sensu. Przy wielu cyklach dziennie liczą się minuty oszczędzone na każdym pobraniu, mniejsza liczba operacji pomocniczych i łatwiejsza organizacja stanowiska.
PRZEPISY, UDT I NORMY — STAN 09/2026
Nie ma jednej normy wyłącznie dla trzpienia transportowego, ale są konkretne wymagania dla osprzętu i wózka
ISO 5053-2:2019 porządkuje słownictwo dotyczące wideł i osprzętu do wózków przemysłowych. Jest to norma terminologiczna — sama nie określa wymagań bezpieczeństwa ani nie mówi, jaki osprzęt dobrać do konkretnego ładunku.
ISO 3691-1 dotyczy wymagań bezpieczeństwa i ich weryfikacji dla wielu typów samojezdnych wózków przemysłowych. Przy zastosowaniu osprzętu znaczenie mają m.in. stateczność, układ podnoszenia, urządzenia ochronne i informacje dla użytkownika.
Dyrektywa 2006/42/WE — obowiązująca zasadniczo dla maszyn do 20 stycznia 2027 r. — obejmuje także pojęcie wyposażenia wymiennego, czyli urządzenia dołączanego przez operatora po oddaniu maszyny do użytku w celu zmiany jej funkcji lub nadania nowej funkcji. To, czy konkretny trzpień podlega tej kwalifikacji i jakie obowiązki oceny zgodności dotyczą danego wyrobu, zależy od jego konstrukcji i sposobu wprowadzania do obrotu.
Rozporządzenie (UE) 2023/1230 w sprawie maszyn będzie zasadniczo stosowane od 20 stycznia 2027 r. i również obejmuje wyposażenie wymienne jako produkt powiązany. KOST PRO uwzględnia zmianę przepisów przy dokumentacji nowych wyrobów.
Dyrektywa 2009/104/WE wymaga przy sprzęcie do podnoszenia m.in. zapewnienia wytrzymałości i stateczności z uwzględnieniem podnoszonych obciążeń i naprężeń w punktach mocowania, odpowiedniego oznakowania oraz ograniczania ryzyka niezamierzonego zwolnienia ładunku lub osprzętu.
Polskie przepisy BHP dotyczące wózków jezdniowych wymagają użytkowania wózka zgodnie z instrukcją, sprawdzania przed pracą m.in. mechanizmów podnoszenia i osprzętu roboczego oraz takiego rozmieszczenia i mocowania ładunku, aby nie stwarzał zagrożenia. Wózki podnośnikowe z mechanicznym napędem podnoszenia podlegają dozorowi technicznemu.
Co to oznacza dla klienta KOST PRO?
Nie wystarczy dobrać rurę, która „wytrzyma kilogramy”. Trzeba ocenić cały zestaw: trzpień, ramę, mocowanie, wózek, środek ciężkości i sposób użycia. Przy osprzęcie wymiennym operator powinien korzystać zarówno z instrukcji wózka, jak i instrukcji osprzętu oraz właściwego diagramu udźwigu. Jeżeli zastosowanie osprzętu oznacza zmianę konstrukcji lub parametrów urządzenia kwalifikowaną jako modernizacja, zakres uzgodnień należy ustalić z właściwą jednostką dozoru technicznego.
Informacja techniczna nie zastępuje oceny zgodności konkretnego wyrobu ani ustaleń dotyczących konkretnego wózka i sposobu jego eksploatacji.
BANALNE PYTANIA, WAŻNE ODPOWIEDZI
Co klient najczęściej chce wiedzieć przed pierwszym zapytaniem?
Dlaczego używamy nazwy „trzpień transportowy”?
Ponieważ ta nazwa precyzyjnie opisuje funkcję elementu: trzpień wchodzi w tuleję lub otwór ładunku i służy do jego transportu. Na stronie KOST PRO stosujemy konsekwentnie określenie „trzpień transportowy”.
Czy im grubszy trzpień, tym lepiej?
Nie zawsze. Większe Ø zwiększa możliwości konstrukcyjne, ale musi zmieścić się w tulei ładunku i zapewnić potrzebny luz. Dlatego konfigurator blokuje średnice za duże do otworu i zbyt małe dla zadanej długości oraz obciążenia.
Czy można zrobić trzpień 5 metrów?
Można rozpatrzyć takie rozwiązanie, ale nie traktujemy go jak zwykłej konfiguracji katalogowej. Powyżej 3000 mm automatyczny dobór KOST PRO jest blokowany i wymagany jest indywidualny projekt konstrukcyjny oraz szczegółowa weryfikacja wózka.
Czy udźwig wózka 2500 kg oznacza, że mogę wozić 2500 kg na trzpieniu?
Nie. Osprzęt ma własną masę i wysuwa środek ciężkości ładunku do przodu. Rzeczywista zdolność wózka zależy od konfiguracji i odpowiedniego diagramu udźwigu.
Czy trzpień może uszkodzić tuleję?
Może, jeśli średnica, luz, długość podparcia albo materiał tulei są źle dobrane. Dlatego pytamy nie tylko o masę, ale również o średnicę wewnętrzną, długość i konstrukcję rdzenia.
Czy można transportować kilka rolek jednocześnie?
Technicznie bywa to możliwe, ale traktujemy wtedy wszystkie rolki jako jeden układ obciążenia. Trzeba znać łączną masę, ich położenie na trzpieniu i środek ciężkości całego zestawu.
Czy klient musi sam wybrać grubość ścianki rury?
Nie. Klient wybiera lub podaje dane procesu. Konfigurator KOST PRO dobiera wstępnie średnicę i minimalną ściankę z biblioteki konstrukcyjnej. Finalny przekrój potwierdzamy przed produkcją.
MALOWANIE, OCYNK I DUPLEX
Jak zabezpieczyć trzpień przed korozją?

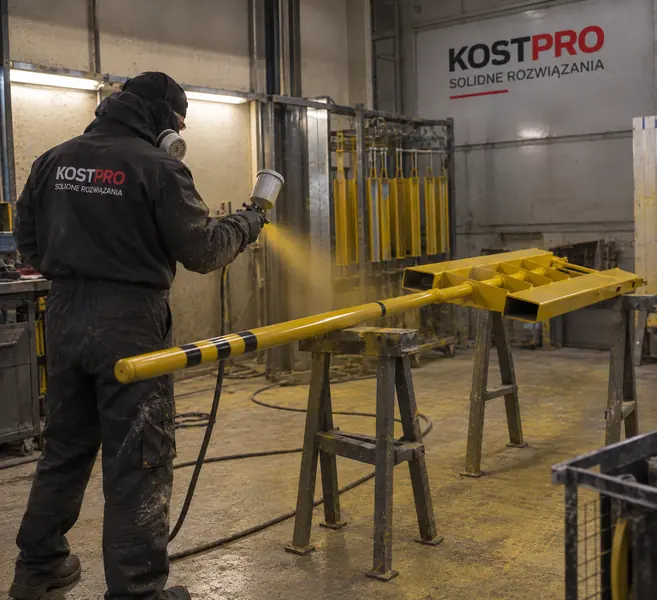

Malowanie przemysłowe RAL
Standardowe wykończenie KOST PRO. Stosujemy wysokiej jakości przemysłowe farby aplikowane natryskowo. Pozwala to zabezpieczyć stal i dobrać kolor do zakładu lub zwiększyć widoczność osprzętu.
Ocynk ogniowy
Warto go rozważyć przy pracy na zewnątrz, w wilgoci lub tam, gdzie oczekiwana jest podwyższona ochrona antykorozyjna. Dobór musi uwzględnić konstrukcję i późniejsze użytkowanie.
DUPLEX
Łączy ocynk ogniowy z odpowiednio przygotowanym systemem malarskim. Daje ochronę cynkową oraz możliwość uzyskania wybranego koloru RAL.
Powłoka nie zmienia nośności trzpienia. O średnicy, długości i konstrukcji nadal decydują ładunek, tuleja, geometria i obliczenia. Wykończenie chroni stal i ułatwia identyfikację osprzętu.
FAQ — trzpienie transportowe
Do jakich materiałów stosuje się trzpienie transportowe?
Między innymi do rolek, kręgów, dywanów, wykładzin, papieru, folii, drutu i innych ładunków, które mogą być bezpiecznie podparte osiowo po prawidłowym doborze.
Czy trzpień może być mocowany do karetki?
Takie rozwiązanie może być wykonane po sprawdzeniu danych karetki i konkretnego wózka.
Czy wystarczy podać tylko długość rolki?
Nie. Potrzebne są również masa, średnica wewnętrzna, średnica zewnętrzna, sposób pobierania i dane wózka.
Czy można wykonać niestandardowe położenie osi?
Tak, położenie osi może być dobierane do konkretnego procesu po analizie geometrii ładunku i wózka.
Czym różni się trzpień jednowidłowy od dwuwidłowego?
Jednowidłowy opiera konstrukcję na jednej widle i wymaga sprawdzenia obciążenia tej widły oraz wpływu niesymetrycznego obciążenia na zestaw. Dwuwidłowy wykorzystuje dwie widły i zwykle pozwala szerzej rozłożyć reakcje mocowania. Wybór zależy od ładunku, geometrii stanowiska i parametrów wózka.
Czy nominalny udźwig wózka wystarczy do doboru trzpienia?
Nie. Trzeba uwzględnić masę osprzętu, położenie środka ciężkości ładunku, długość roboczą trzpienia oraz dane udźwigowe konkretnego wózka dla rzeczywistej konfiguracji pracy.
Jak zabezpiecza się trzpień przed zsunięciem z wózka?
Sposób zabezpieczenia zależy od konstrukcji mocowania. Wariant zakładany na widły i wariant mocowany do karetki wymagają pewnego rozwiązania mechanicznego przewidzianego dla danego zestawu; jego forma jest ustalana podczas doboru technicznego.
KALKULATOR TRZPIENIA
Wstępnie sprawdź geometrię i obciążenie
Wpisz dane rzeczywistego ładunku i wózka. Wynik służy do kwalifikacji technicznej zapytania i nie zastępuje obliczeń konstrukcyjnych wykonywanych przed realizacją.
SZYBKI DOBÓR
Podaj 3 dane — resztę dobierze KOST PRO
Do wstępnego doboru Ø i ścianki wystarczą długość trzpienia, średnica tulei i maksymalna masa ładunku. Dane wózka i mocowania mogą zostać potwierdzone później.
KOST PRO — DOBÓR I WYCENA
Nie wiesz, który wariant wybrać? Pomożemy.
Nie musisz znać wszystkich parametrów technicznych. Podaj to, co wiesz o zastosowaniu i wózku, a brakujące dane doprecyzujemy przed finalną ofertą dla: Trzpienie transportowe / ostrogi.
SZYBKA WYCENA
Wyceń trzpień transportowy do swojego ładunku
Przygotuj średnicę tulei, długość i masę rolki lub kręgu oraz dane wózka. Otworzymy od razu konfigurację trzpienia.
DLACZEGO KOST PRO?
Dlaczego trzpień KOST PRO nie jest dobierany tylko po średnicy?
Nośność i zachowanie trzpienia zależą od masy ładunku, długości roboczej, średnicy tulei, wysięgu, materiału konstrukcji i sposobu połączenia z wózkiem.
Dobór od konkretnej rolki lub kręgu
Analizujemy masę, długość i średnicę wewnętrzną tulei zamiast dobierać „podobny” trzpień z katalogu.
Wariant osi ma konkretny cel
Prosty, podwyższony albo obniżony dobieramy do geometrii miejsca pobrania i odkładania.
Mocowanie do wózka jest częścią projektu
Widły albo karetka wpływają na geometrię zestawu i sposób zabezpieczenia osprzętu.
Średnica to nie jedyny parametr
Znaczenie mają również ścianka, materiał, długość i sposób przeniesienia obciążeń do ramy.
RAL, ocynk i DUPLEX
Powłoka jest dobierana do środowiska, ale nie jest przedstawiana jako sposób na zwiększenie nośności.
Realna praca z kręgami i rolkami

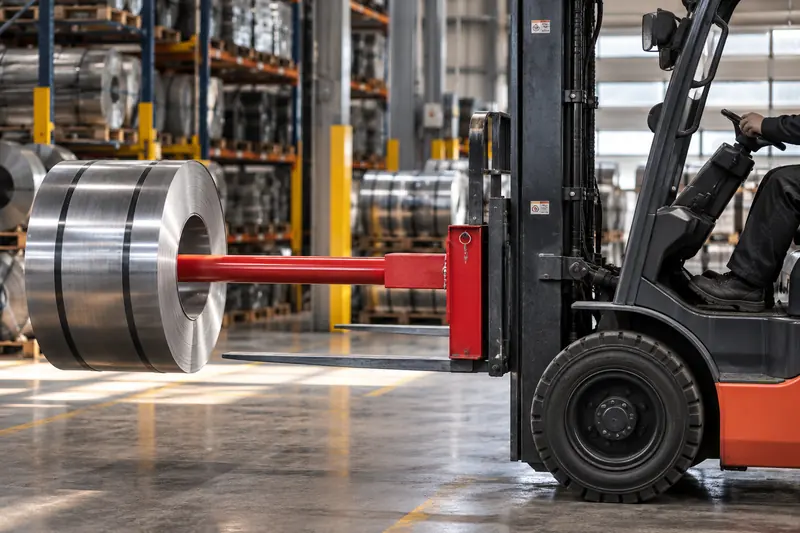

Pokazujemy trzpienie KOST PRO podczas transportu rzeczywistych ładunków na tulejach.
PORÓWNAJ PRZED WYBOREM
Który wariant trzpienia odpowiada geometrii ładunku?
| Wariant | Po co powstaje | Kiedy rozważyć |
|---|---|---|
| Dwuwidłowy prosty | Najprostsza geometria osi względem mocowania | Gdy nic nie wymusza przesunięcia trzpienia |
| Jednowidłowy | Kompaktowe mocowanie do jednego widła w zastosowaniu przewidzianym dla takiej konstrukcji | Gdy geometria ładunku i wózka wymaga węższego interfejsu |
| Oś podwyższona | Przesuwa trzpień wyżej względem mocowania | Gdy tuleja jest wyżej lub trzeba ominąć element poniżej ładunku |
| Oś obniżona | Przesuwa trzpień niżej względem mocowania | Gdy tuleja jest nisko i widły nie mogą znaleźć się na jej osi |
Ważne: „prosty / podwyższony / obniżony” opisuje geometrię, a nie nośność. Nośność wynika z całej konstrukcji, długości, średnicy, materiału, ładunku i sposobu mocowania.
