Kontenery samowyładowcze do wózków widłowych
Kontenery KOST PRO do obsługi wózkiem widłowym mogą być wykonywane jako kontenery samowyładowcze otwarte, opróżniane przez przechył, albo jako kontenery z otwieranym dnem, w których ładunek jest wysypywany pionowo przez dolną klapę. Dzięki temu sposób rozładunku można dobrać do materiału i miejsca pracy.
Co daje to w praktyce? Krótszy cykl zbierania i wysypywania materiału, mniej ręcznego kontaktu z odpadem, łatwiejsze porządkowanie stanowiska i możliwość wykorzystania jednego wózka do obsługi wielu punktów zbiórki.
BUDOWA KONTENERA — KLIKNIJ ELEMENT
Zobacz, jak działa kontener samowyładowczy
Wybierz KONTENER OTWARTY albo Z OTWIERANYM DNEM, a następnie kliknij hotspot, aby sprawdzić funkcję konkretnego elementu konstrukcji.
BUDOWA KONTENERÓW KOST PRO
Wybierz wariant i kliknij numer na rysunku lub nazwę elementu. Kontener otwarty oraz kontener z otwieranym dnem mają inny sposób opróżniania i osobne zespoły mechaniczne.
Rysunek techniczny kontenera samowyładowczego OTWARTEGO
1 Otwarty korpus kontenera
Stalowy korpus bez górnej pokrywy ułatwia szybki załadunek odpadów, złomu i materiałów sypkich. Pojemność dobiera się razem z rzeczywistą masą wsadu.
2 Wzmocniona górna krawędź
Obwodowe wzmocnienie usztywnia otwarty korpus i ogranicza odkształcenia podczas załadunku, transportu oraz opróżniania.
3 Kieszenie na widły
Kieszenie umożliwiają bezpieczne podjęcie kontenera wózkiem. Ich przekrój i rozstaw należy dopasować do konkretnych wideł.
4 Rama dolna
Rama dolna przenosi obciążenia z korpusu na widły i stanowi podstawę zespołu samowyładowczego.
5 Mechanizm zwalniający / dźwignia
Dźwignia uruchamia mechanizm opróżniania. Sposób obsługi i geometria mechanizmu zależą od wariantu wykonania.
6 Blokada pozycji transportowej
Mechaniczne zabezpieczenie utrzymuje układ w pozycji transportowej i ogranicza ryzyko niezamierzonego uruchomienia mechanizmu.
7 Uchwyty transportowe
Górne uchwyty mogą służyć do przewidzianych przez projekt operacji transportowych i manipulacyjnych. Dopuszczalny sposób użycia określa dokumentacja konkretnego wykonania.
Rysunek techniczny kontenera Z OTWIERANYM DNEM
1 Korpus kontenera
Stalowy korpus gromadzi materiał i kieruje go do dolnej strefy wysypu. Wersja z otwieranym dnem opróżnia ładunek pionowo w dół bez przechylania całego zbiornika.
2 Klapa / otwierane dno
Dolna klapa otwiera przestrzeń wysypową pod kontenerem, dzięki czemu materiał może zostać rozładowany bez przechylania całego korpusu.
3 Zawiasy i rygle dna
Zespół zawiasów prowadzi ruch klapy, a rygle utrzymują dno w pozycji zamkniętej podczas transportu i magazynowania.
4 Mechanizm zwalniający / dźwignia
Boczna dźwignia odbezpiecza mechanizm otwierania dna. W zależności od wykonania może być obsługiwana bezpośrednio lub za pomocą linki.
5 Linka / zabezpieczenie mechanizmu
Element zabezpieczający i sterujący wspiera kontrolowane uruchomienie mechanizmu oraz ogranicza przypadkowe otwarcie podczas transportu.
6 Kieszenie na widły
Kieszenie przenoszą ciężar kontenera na widły wózka. Ich wymiary i rozstaw muszą odpowiadać konkretnemu wózkowi.
7 Uchwyty transportowe
Górne uchwyty są elementem konstrukcji transportowej. Sposób podnoszenia i dopuszczalne obciążenia potwierdza dokumentacja konkretnego wariantu.
SZYBKI PRZEGLĄD PRODUKTU
Co dostajesz, co możesz dobrać i co trzeba jeszcze potwierdzić?
Krótka specyfikacja techniczna
- Konfigurowane pojemności na stronie: 0,5 / 1,0 / 2,0 / 5,0 m³.
- Dobór zaczyna się od rodzaju wsadu i jego masy, a dopiero później od objętości.
- Możliwe różne sposoby opróżniania oraz wyposażenie dodatkowe do procesu klienta.
Zgodność, bezpieczeństwo i dobór
- Samowyładunek musi być kontrolowany, a kontener zabezpieczony w pozycji transportowej.
- Masa wsadu + masa kontenera muszą mieścić się w możliwościach konkretnego wózka dla rzeczywistej konfiguracji.
- Materiał mokry, gorący, oleisty lub ostry wymaga odrębnej analizy konstrukcji i wyposażenia.
✓ W standardzie
- stalowy korpus kontenera
- rama dolna i kieszenie na widły
- oś / zawias przechyłu dla wariantu przechylnego
- mechanizm zwalniający
- zabezpieczenie przed przypadkowym przechyłem
- malowanie przemysłowe w ustalonym kolorze
+ Opcje i warianty
- pokrywa uchylna lub zdejmowana
- koła lub koła z hamulcem
- podwyższona szczelność
- spust / odpływ
- krata / sito i nadstawka siatkowa
- amortyzacja wysypu
- wariant z otwieranym dnem po uzgodnieniu
- ocynk ogniowy lub DUPLEX
? Do doprecyzowania
- rodzaj, gęstość i temperaturę wsadu
- czy materiał jest mokry, oleisty, pylący lub ostry
- oczekiwaną pojemność i masę cyklu
- miejsce oraz sposób opróżniania
- model wózka i wymiary wideł
Porównanie wariantów
| Wariant | Do czego służy | Największa zaleta |
|---|---|---|
| Przechylny standard | Odpady produkcyjne i materiały sypkie | Prosty samowyładunek przez przechył korpusu |
| Z otwieranym dnem | Procesy, w których wygodniejszy jest wysyp pionowo w dół | Inny sposób opróżniania bez pełnego przechyłu |
| Do popiołu | Drobny materiał i procesy wymagające kontroli pylenia / temperatury | Możliwość dopasowania szczelności i pokrywy |
| Z pokrywą / kołami | Gdy potrzebna jest ochrona zawartości albo ręczne przestawianie pustego kontenera | Większa funkcjonalność poza samym wysypem |
Pojemność, zastosowanie i różnice
Pojemność jest punktem wyjścia, ale o doborze decyduje przede wszystkim realna masa i charakter wsadu.
| Pojemność | Typowe zastosowanie | Na co uważać |
|---|---|---|
| 0,5 m³ | Kompaktowe stanowiska i cięższy wsad | Masa wsadu może ograniczyć napełnienie wcześniej niż objętość |
| 1,0 m³ | Uniwersalne odpady produkcyjne i materiały sypkie | Najpierw sprawdzamy realną masę jednego cyklu |
| 2,0 m³ | Lżejsze, bardziej objętościowe materiały | Wózek musi zachować odpowiedni zapas udźwigu i stateczności |
| 5,0 m³ | Bardzo lekkie i objętościowe materiały po indywidualnym doborze | Nie jest przeznaczone automatycznie do ciężkiego wsadu |
Realizacje kontenerów KOST PRO
KONFIGURATOR / WYCENA
Skonfiguruj kontener samowyładowczy
Wybierz pojemność, rodzaj wsadu, sposób opróżniania, wyposażenie dodatkowe, dane wózka i wykończenie.
DANE TWOJEGO WÓZKA
Wpisz udźwig wózka odczytany z charakterystyki dla planowanej wysokości i środka ciężkości oraz długość wideł. Wynik negatywny nie usuwa konfiguracji — oznacza ją do weryfikacji technicznej.
Platforma robocza — parametry i wyposażenie standardowe
Wyposażenie standardowe
Dokumentacja producenta KOST PRO
Deklaracja zgodności, instrukcja użytkowania, harmonogram przeglądów, tabliczka znamionowa bez oznakowania CE oraz gwarancja producenta.
Do produktu dołączamy wymaganą dokumentację techniczną producenta oraz tabliczkę znamionową.
Kontenery samowyładowcze do wózków widłowych — najważniejsze informacje
Kontener samowyładowczy dobierany do rodzaju, masy i temperatury wsadu oraz sposobu napełniania, transportu i opróżniania.
Zgodne z zatwierdzoną specyfikacją techniczną KOST PRO dla wskazanego wsadu, pojemności i procesu pracy.
Zgodne z wymaganiami dotyczącymi współpracy osprzętu z konkretnym wózkiem po weryfikacji dokumentacji wózka, masy kontenera, wsadu i geometrii zestawu.
Zgodne z właściwymi wymaganiami dla osprzętu do wózków przemysłowych; zakres jest weryfikowany z uwzględnieniem FEM 4.107 oraz właściwego zakresu EN ISO 3691-1 dla wózka.
Dla popiołu i innych materiałów o podwyższonej temperaturze konieczne jest podanie rzeczywistej temperatury wsadu. Samo określenie „do popiołu” nie definiuje bezpiecznej konstrukcji.
JAK TO DZIAŁA?
Od zbierania odpadu do opróżnienia kontenera
1 — Zbieranie
Kontener stoi przy stanowisku, linii technologicznej, warsztacie lub w innym punkcie powstawania odpadu.
2 — Podjęcie wózkiem
Widły wjeżdżają w przygotowane kieszenie, a kontener jest zabezpieczany zgodnie z konstrukcją i instrukcją.
3 — Transport
Wózek przewozi materiał do miejsca opróżnienia z zachowaniem parametrów całego zestawu.
4 — Opróżnianie
W kontenerze otwartym mechanizm umożliwia kontrolowany przechył, a w wariancie z otwieranym dnem materiał jest wysypywany przez dolną klapę. Sposób zwalniania dobiera się do procesu.
Samowyładowczy nie znaczy „sam zrobi wszystko”. Trzeba dobrać pojemność, masę wsadu, sposób opróżniania i wózek tak, aby przechył był kontrolowany, a materiał miał miejsce na bezpieczny wysyp.
MATERIAŁ PRZED POJEMNOŚCIĄ
Co chcesz wrzucać do kontenera?
Dwa kontenery o tej samej objętości mogą pracować z zupełnie innym obciążeniem. 1 m³ lekkich trocin i 1 m³ złomu albo mokrego gruzu to zupełnie inna masa, inne zużycie i inne wymagania wobec konstrukcji oraz wózka.
| Wsad | Co jest ważne | Co sprawdzamy |
|---|---|---|
| Lekkie odpady, folie, trociny | duża objętość, mała masa | pojemność, nadstawka, sposób zabezpieczenia zawartości |
| Złom i odpady metalowe | duża masa, ostre krawędzie | grubość i konstrukcja, dopuszczalna masa, odporność na uderzenia |
| Gruz i ciężkie materiały | wysoka masa jednostkowa | realna masa cyklu, pojemność, możliwości wózka |
| Popiół schłodzony | drobna frakcja, pylenie | temperatura rzeczywista, sposób zasypu, pokrywa i szczelność |
| Popiół gorący | temperatura i oddziaływanie cieplne | temperatura w chwili zasypu, konstrukcja, materiały, miejsce pracy |
| Materiały mokre / oleiste | przecieki, przywieranie, wzrost masy | szczelność, spust, sposób czyszczenia i opróżniania |
Prosty wzór do wstępnego sprawdzenia: masa wsadu [kg] ≈ pojemność [m³] × gęstość nasypowa [kg/m³]. Do oceny wózka trzeba dodać masę własną kontenera i uwzględnić położenie środka ciężkości całego zestawu.
0,5 / 1 / 2 / 5 m³ — CO WYBRAĆ?
Większy kontener nie zawsze oznacza mniej pracy
Duża pojemność zmniejsza liczbę kursów tylko wtedy, gdy wózek może bezpiecznie przenieść pełny kontener i stanowisko ma na niego miejsce. Przy ciężkim materiale mniejszy pojemnik może być bardziej praktyczny, bo szybciej osiąga dopuszczalną masę.
0,5–1,0 m³
Dobre rozwiązanie do cięższych materiałów, mniejszych stanowisk i częstszych kursów.
2,0 m³
Więcej objętości przy zachowaniu rozsądnych gabarytów — szczególnie dla materiałów średnio ciężkich i lekkich.
5,0 m³
Duża objętość ma sens głównie dla lekkiego wsadu oraz tam, gdzie jest odpowiednia przestrzeń i wózek.
SPOSÓB OPRÓŻNIANIA
Mechanicznie, linką czy hydraulicznie?
Mechaniczny / grawitacyjny
Najprostszy układ przechyłu. Dobrze sprawdza się w powtarzalnym procesie, jeżeli operator ma bezpieczny sposób zwolnienia mechanizmu.
Zwalnianie linką
Pozwala uruchomić mechanizm z miejsca operatora bez podchodzenia do strefy wysypu. Ma sens, gdy ważne jest zachowanie dystansu podczas opróżniania.
Hydrauliczne
Daje większą kontrolę nad przechyłem i może usprawnić intensywną pracę. Wymaga zgodnego układu hydraulicznego wózka oraz właściwego podłączenia.
Co wybrać? Im częstszy cykl, cięższy wsad i większa potrzeba kontrolowania wysypu, tym więcej sensu może mieć bardziej sterowany mechanizm. W prostych zastosowaniach nie warto komplikować konstrukcji bez potrzeby.
POKRYWA, SZCZELNOŚĆ, SPUST, KRATA I SIATKA
Dodatki mają rozwiązywać konkretny problem procesu
Pokrywa
Ogranicza dostęp opadów, rozsypywanie lekkiego materiału lub pylenie. Uchylną łatwiej obsłużyć w stałym cyklu, zdejmowana jest prostsza konstrukcyjnie.
Podwyższona szczelność
Warto ją rozważyć przy materiale mokrym lub zabrudzeniach, których nie chcesz pozostawiać na posadzce. Nie każdy kontener musi być szczelny jak zbiornik na ciecz.
Spust / odpływ
Może ułatwić odprowadzenie wody lub cieczy technologicznej, gdy proces tego wymaga. Jego umiejscowienie powinno wynikać z rzeczywistego sposobu użytkowania.
Krata / sito
Pomaga oddzielić frakcje lub utrzymać większe elementy nad dnem. Dobór oczka zależy od materiału.
Nadstawka siatkowa
Zwiększa użyteczną objętość przy lekkich materiałach bez niepotrzebnego zwiększania pełnych ścian stalowych.
Amortyzacja klapy / wysypu
Pomaga ograniczyć gwałtowne uderzenie elementów ruchomych i może poprawić kulturę pracy przy częstym opróżnianiu.
KOŁA — KIEDY MAJĄ SENS?
Koła służą do logistyki pustego lub bezpiecznie odstawionego kontenera
Zestaw kołowy ułatwia ręczne przestawienie kontenera w obrębie stanowiska. Koła z hamulcem pomagają ustabilizować pojemnik na postoju. Nie należy traktować ich jako rozwiązania do dowolnego przemieszczania pełnego, ciężkiego kontenera po nierównej posadzce.
GORĄCY POPIÓŁ TO OSOBNY TEMAT
„Do popiołu” nie wystarcza do doboru kontenera
Najważniejsze pytanie brzmi: jaka jest temperatura wsadu w chwili, gdy trafia do kontenera? Popiół po schłodzeniu i materiał trafiający do pojemnika w wysokiej temperaturze stawiają inne wymagania konstrukcji, powłoce i organizacji stanowiska.
Dlatego przy takim zapytaniu prosimy o temperaturę roboczą, sposób zasypu, czas przebywania materiału w kontenerze, miejsce opróżniania i dane wózka.
MALOWANIE, OCYNK I DUPLEX
Wykończenie dobieramy do środowiska pracy
Malowanie przemysłowe RAL
Standardowa opcja KOST PRO. Stosujemy wysokiej jakości przemysłowe farby aplikowane natryskowo. Pozwala to uzyskać wybrany kolor oraz ochronę odpowiednią do uzgodnionych warunków.
Ocynk ogniowy
Warto go rozważyć przy pracy na zewnątrz, w wilgoci lub tam, gdzie oczekiwana jest zwiększona ochrona antykorozyjna.
DUPLEX
Ocynk ogniowy + odpowiednio przygotowany system malarski. Łączy ochronę cynkową z możliwością uzyskania koloru RAL. Cena zależy od konkretnej konstrukcji i zakresu powłoki.
CO PODAĆ DO WYCENY?
10 danych, które pozwalają dobrać kontener zamiast zgadywać
- co dokładnie trafia do kontenera,
- orientacyjna masa lub gęstość materiału,
- temperatura wsadu, jeśli może być podwyższona,
- oczekiwana pojemność albo ilość odpadu na cykl,
- czy materiał jest suchy, mokry, oleisty, pylący lub ostry,
- jak ma być napełniany i gdzie opróżniany,
- czy potrzebna jest pokrywa, szczelność, spust, krata lub nadstawka,
- czy kontener ma mieć koła,
- model i udźwig wózka,
- długość, szerokość, grubość i rozstaw wideł.
PYTANIA KLIENTÓW
FAQ — kontenery samowyładowcze od podstaw do szczegółów
Co to znaczy „samowyładowczy”?
Po zwolnieniu mechanizmu korpus kontenera przechyla się i wykorzystuje grawitację do wysypania materiału. Dzięki temu nie trzeba ręcznie opróżniać pojemnika.
Czy kontener sam się przechyla?
Mechanizm wymaga kontrolowanego uruchomienia. Sposób może być mechaniczny, linkowy lub hydrauliczny zależnie od wersji.
Do czego najczęściej stosuje się taki kontener?
Do złomu, odpadów produkcyjnych, materiałów sypkich, trocin, wybranych odpadów budowlanych i — po odpowiednim zaprojektowaniu — popiołu lub materiałów mokrych.
Czy mogę wrzucać do jednego kontenera każdy rodzaj odpadu?
Nie. Konstrukcja i wyposażenie powinny odpowiadać masie, temperaturze, wilgotności, ścieralności oraz sposobowi opróżniania konkretnego wsadu.
Jak dobrać pojemność?
Najpierw materiał i jego masa, potem objętość. Przy lekkim odpadzie duży kontener może być korzystny. Przy złomie lub gruzie limit masy może zostać osiągnięty dużo wcześniej.
Po co pokrywa?
Może ograniczać opady, pylenie, rozsypywanie lekkiego materiału lub dostęp osób postronnych. Nie każdy proces jej potrzebuje.
Po co spust w kontenerze?
Do kontrolowanego odprowadzenia wody lub innej cieczy, jeśli proces tego wymaga. Nie oznacza to automatycznie, że kontener jest zbiornikiem do magazynowania cieczy.
Kiedy potrzebna jest większa szczelność?
Gdy wsad jest mokry, oleisty albo może zanieczyszczać posadzkę. Zakres szczelności trzeba określić na podstawie materiału i warunków pracy.
Po co nadstawka siatkowa?
Przy lekkich, objętościowych materiałach pozwala zwiększyć użyteczną objętość bez wykonywania całej nadbudowy z pełnej blachy.
Linka czy hydraulika?
Linka pozwala zwolnić mechanizm z miejsca operatora w prostym układzie. Hydraulika daje większą kontrolę, ale wymaga odpowiedniego wyposażenia wózka.
Czy kontener może mieć koła?
Tak. Koła ułatwiają logistykę kontenera na stanowisku. Przy dużej masie i nierównej nawierzchni sposób ręcznego przemieszczania trzeba ocenić rozsądnie.
Czy kontener do popiołu może przyjmować gorący popiół?
Tylko jeżeli konstrukcja została dobrana do konkretnej temperatury i procesu. Sam napis „do popiołu” nie wystarcza do potwierdzenia takiego zastosowania.
Czy potrzebuję ocynku?
Nie zawsze. W suchej hali malowanie może być wystarczające. Na zewnątrz lub w wilgoci warto rozważyć ocynk albo DUPLEX.
Co daje DUPLEX?
Łączy ocynk z systemem malarskim. Dzięki temu konstrukcja otrzymuje ochronę cynkową oraz kolor i dodatkową barierę powłokową.
Czy można wykonać nietypowy wymiar?
Tak, jeżeli wymiary wynikają z rzeczywistego procesu, miejsca pracy, wsadu i możliwości wózka. Przy nietypowej konstrukcji wycena jest indywidualna.
Czy wystarczy znać udźwig wózka?
Nie. Znaczenie mają też wymiary wideł, masa kontenera, masa pełnego wsadu i położenie środka ciężkości.
Co sprawdzać przed użyciem?
Stan konstrukcji, kieszeni na widły, zabezpieczeń, mechanizmu przechyłu, elementów ruchomych, kół i ewentualnej hydrauliki. Uszkodzony kontener powinien zostać wyłączony z pracy do czasu oceny.
Opisz wsad i sposób pracy — dobierzemy resztę
Nie musisz znać wszystkich nazw technicznych. Napisz, co trafia do kontenera, ile tego jest, jak często ma być opróżniany i jakim wózkiem dysponujesz. Jeśli masz zdjęcia stanowiska, dołącz je do zapytania.
KOST PRO — DOBÓR I WYCENA
Nie wiesz, który wariant wybrać? Pomożemy.
Nie musisz znać wszystkich parametrów technicznych. Podaj to, co wiesz o zastosowaniu i wózku, a brakujące dane doprecyzujemy przed finalną ofertą dla: Kontenery samowyładowcze.
SZYBKA WYCENA
Potrzebujesz wyceny kontenera samowyładowczego?
Wskaż rodzaj wsadu, pojemność, warunki pracy i sposób obsługi. Przejdziesz od razu do konfiguracji kontenera.
DLACZEGO KOST PRO?
Dlaczego kontener KOST PRO zaczyna się od pytania o wsad?
Kontener do lekkich odpadów, złomu, mokrego materiału i gorącego popiołu nie powinien być projektowany tak samo. Najpierw poznajemy wsad i sposób opróżniania.
Pojemność powiązana z masą
Dobieramy objętość do rzeczywistej masy wsadu i możliwości wózka, a nie według zasady „większy jest lepszy”.
Różne sposoby opróżniania
Mechaniczny, zwalniany linką albo hydrauliczny — rozwiązanie ma pasować do częstotliwości i bezpieczeństwa procesu.
Opcje wynikające z procesu
Pokrywa, szczelność, spust, krata, nadstawka siatkowa, amortyzacja i koła mają rozwiązywać konkretne problemy stanowiska.
Temperatura nie jest pomijana
Przy popiele i innych materiałach gorących pytamy o rzeczywistą temperaturę wsadu i sposób pracy.
RAL, ocynk i DUPLEX
Wykończenie dobieramy do miejsca użytkowania oraz oczekiwanej ochrony antykorozyjnej.

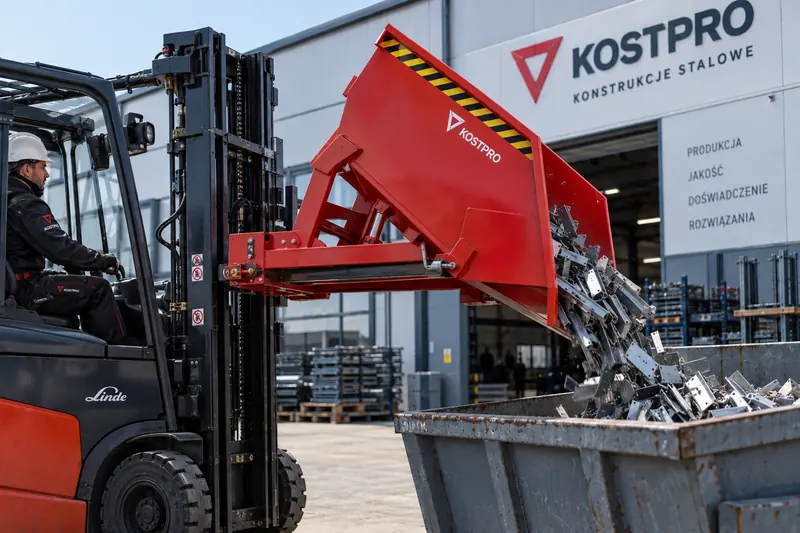

Realne zdjęcia podczas pracy
Pokazujemy kontenery KOST PRO również podczas opróżniania rzeczywistego wsadu.
PORÓWNAJ PRZED WYBOREM
Jaka pojemność i jaki sposób opróżniania?
| Pojemność | Najczęściej ma sens przy | Na co uważać |
|---|---|---|
| 0,5 m³ | Cięższy wsad, małe stanowisko, częste kursy | Pełny kontener może szybko osiągnąć wysoką masę |
| 1,0 m³ | Uniwersalne odpady i materiały średnio ciężkie | Sprawdź masę jednego cyklu |
| 2,0 m³ | Większa objętość materiałów lekkich/średnich | Wymiary stanowiska i udźwig wózka |
| 5,0 m³ | Lekki, objętościowy wsad | Duży gabaryt i masa po pełnym napełnieniu |
Opróżnianie
| Wariant | Kiedy wybrać | Charakterystyka |
|---|---|---|
| Mechaniczne / grawitacyjne | Prosty, powtarzalny proces | Najmniej złożony układ |
| Linką | Chcesz uruchomić wysyp z miejsca operatora | Dystans od strefy wysypu bez hydrauliki |
| Hydrauliczne | Dużo cykli lub potrzeba większej kontroli | Wymaga zgodnego układu hydraulicznego wózka |
