Jak czytać wymagania dotyczące kosza
Wartości dla obręczy ochronnych należy zawsze łączyć z zakresem przepisu, z którego pochodzą. §101 Warunków Technicznych odnosi się do opisanych tam stałych dojść i przejść. Nie należy mieszać jego wymiarów z wybranymi wartościami innej normy tylko dlatego, że dotyczą podobnie wyglądającej drabiny.
Rozstaw pionowych elementów kosza i odstęp obręczy to dwa różne pomiary. Liczba prętów nie jest samodzielnym dowodem zgodności: znaczenie ma ich rzeczywisty rozstaw, geometria całego kosza oraz przejście w strefach wsporników, podestu i górnego wyjścia.
Początek kosza projektuje się razem z wejściem i sposobem kontroli dostępu. Nie można przesunąć go dowolnie wysoko wyłącznie po to, by uniemożliwić wejście osobom postronnym. Ochrona użytkownika i blokada nieuprawnionego dostępu pełnią odmienne funkcje.
| Parametr w zakresie §101 WT | Wartość | Co oznacza praktycznie |
|---|---|---|
| Zabezpieczenie przed upadkiem | Poczynając od 3 m nad poziomem podłogi | Próg dotyczy zakresu zastosowania §101 |
| Rozstaw obręczy | Nie więcej niż 0,8 m | Kontrola kolejnych elementów poprzecznych |
| Rozstaw pionowych prętów | Nie więcej niż 0,3 m | Kontrola prześwitów wzdłuż kosza |
| Odległość obręczy od drabiny | 0,7–0,8 m w najdalszym miejscu | Nie należy utożsamiać tego parametru z dowolnie rozumianą średnicą kosza |
Standard konstrukcyjny KOST PRO a wymagania projektu
W odpowiednich realizacjach KOST PRO stosujemy pięć elementów wzdłużnych, rozstaw elementów wzdłużnych do 30 cm i poprzecznych do 80 cm. Te wartości opisują przyjęty standard konstrukcyjny KOST PRO, ale nie zastępują pełnej weryfikacji wymagań dla konkretnej drabiny.
Jeżeli projekt wskazuje PN-EN ISO 14122-4, DIN 18799-1, DIN 14094-1 lub inny dokument, geometrię trzeba sprawdzić w jego zakresie. Szczególnie ważne jest wydanie normy: DIN 14094-1:2017 pozostaje bieżącym wydaniem, a w 2026 r. opublikowano projekt kolejnej edycji.
Pytania, które warto wyjaśnić przed zamówieniem
Czy pięć prętów zawsze oznacza prawidłowy kosz?
Nie. Ocenia się rzeczywisty rozstaw i pełną geometrię. Sama liczba elementów nie zastępuje pomiaru i sprawdzenia właściwych wymagań.
Czy kosz zabezpiecza także po wyjściu na dach?
Nie. Kosz nie rozwiązuje automatycznie zagrożeń na dachu. Strefa wyjścia, krawędzie i dalsze dojście wymagają osobnego rozwiązania w ramach całej trasy.
Czy można podnieść początek kosza, żeby utrudnić wejście?
Nie powinno się traktować kosza jako zamiennika zabezpieczenia dostępu. Do ograniczenia wejścia stosuje się rozwiązania przeznaczone do tej funkcji, np. płytę blokującą lub odpowiednie zamknięcie, o ile są zgodne z przeznaczeniem drabiny.
Powiązane zagadnienia
Przykłady z realizacji
DRABINA / KOSZ OCHRONNY

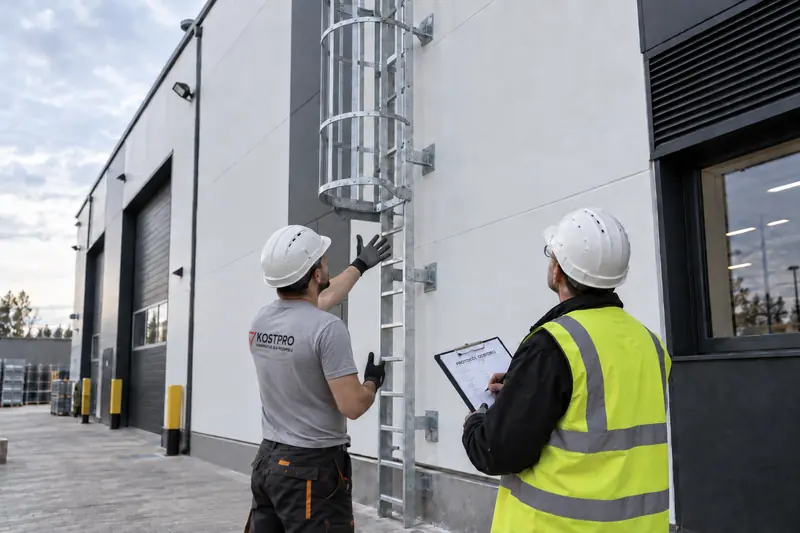

Kosz ochronny drabiny — dobór i geometria
Kosz ochronny drabiny — kiedy jest potrzebny i jak wygląda prawidłowa geometria?
Kosz ochronny jest częścią całego systemu drabiny. Jego początek, rozstaw obręczy i elementów wzdłużnych oraz połączenie z wejściem i wyjściem powinny wynikać z funkcji drabiny i właściwych wymagań.
Co §101 Warunków Technicznych mówi o obręczach ochronnych?
Dla drabin i klamer objętych §101 od wysokości 3 m nad poziomem podłogi wymagane są urządzenia zabezpieczające przed upadkiem, takie jak obręcze ochronne. Przepis wskazuje również konkretne parametry geometrii:
- rozstaw obręczy ochronnych — nie większy niż 0,8 m,
- rozstaw pionowych prętów — nie większy niż 0,3 m,
- odległość obręczy od drabiny w najbardziej oddalonym miejscu — od 0,7 do 0,8 m.
Ważne: te wymagania dotyczą zakresu §101. Dla drabiny do maszyny, instalacji ewakuacyjnej albo konstrukcji realizowanej według innej normy należy sprawdzić wymagania właściwe dla tej funkcji.
Jak wykonujemy kosze KOST PRO?
| Element | Standard KOST PRO w odpowiednich realizacjach |
|---|---|
| Elementy wzdłużne | 5 szt. |
| Rozstaw elementów wzdłużnych | nie więcej niż 30 cm |
| Rozstaw elementów poprzecznych | nie więcej niż 80 cm |
Parametry te nie są samodzielną deklaracją zgodności z każdą normą. Ostateczną geometrię trzeba zestawić z funkcją drabiny, projektem i dokumentem odniesienia.
Na jakiej wysokości powinien zaczynać się kosz?
Nie ma jednej uniwersalnej wysokości dla wszystkich drabin. W przypadku dojść opisanych w §101 obowiązek zastosowania urządzenia zabezpieczającego przed upadkiem rozpoczyna się od wysokości 3 m nad poziomem podłogi. W innych zastosowaniach należy sprawdzić odpowiednią normę i dokumentację projektową.
Przy wycenie pytamy więc o funkcję drabiny, wysokość i dokumenty odniesienia, a dopiero potem ustalamy dokładne rozpoczęcie i zakończenie kosza.
Czy kosz może kończyć się przy samej krawędzi dachu?
Górne zakończenie musi być skoordynowane z bezpiecznym wyjściem. Jeżeli występuje attyka, podest, poręcze albo zejście po drugiej stronie, kosz powinien być połączony z tym układem tak, aby nie tworzył kolizji i nie utrudniał przejścia.
Jak zabezpieczyć dolne wejście do drabiny z koszem?
Na obiekcie dostępnym dla osób postronnych można zastosować dodatkowe rozwiązania ograniczające wejście, np. płytę blokującą, zamknięcie dolnej strefy kosza albo drabinę dostawną z hakami. Dobór zależy od funkcji obiektu i organizacji dostępu. W rozwiązaniu ewakuacyjnym blokada nie może kolidować z przeznaczeniem drogi.
Czy przy długiej drabinie sam kosz wystarczy?
Przy dużych wysokościach trzeba ocenić cały ciąg drabiny. Dla dojść objętych §101 Warunków Technicznych spoczniki z balustradą powinny być umieszczone co 8–10 m. W innych zastosowaniach wymagania mogą wynikać z odpowiedniej normy lub projektu.
Dlatego przy wielometrowych drabinach analizujemy podział ciągu, spoczniki, wyjścia, mocowania i warunki montażu, a nie tylko sam kosz.
Ocynk czy DUPLEX dla drabiny z koszem?
Kosz i drabina mogą być zabezpieczone przez cynkowanie ogniowe. Jeżeli wymagany jest również kolor lub dodatkowa warstwa systemu ochronnego, oferujemy DUPLEX — ocynk ogniowy połączony z przygotowanym systemem malarskim.
Jakie dane wysłać do wyceny drabiny z koszem?
- wysokość od poziomu wejścia do poziomu wyjścia,
- zdjęcie całej elewacji,
- zdjęcia dolnego wejścia i górnego wyjścia,
- wymiary attyki, jeśli występuje,
- informację o funkcji drabiny,
- informację o podłożu i ociepleniu,
- wymagania projektanta lub inwestora dotyczące normy, jeżeli zostały określone.
FAQ — kosz ochronny
Czy każda drabina powyżej 3 m musi mieć identyczny kosz?
Nie. W §101 od 3 m wymagane jest urządzenie zabezpieczające przed upadkiem dla opisanych tam drabin, ale inne zastosowania mogą podlegać innym wymaganiom.
Jaki jest maksymalny rozstaw obręczy według §101?
Nie większy niż 0,8 m.
Jaki powinien być rozstaw pionowych prętów?
W zakresie §101 nie większy niż 0,3 m.
Czy można zamówić sam kosz do istniejącej drabiny?
Taki zakres wymaga oceny istniejącej konstrukcji, jej stanu, geometrii i możliwości bezpiecznego połączenia. Nie należy zakładać, że kosz można prawidłowo dołożyć do każdej drabiny.
Potrzebujesz drabiny z koszem ochronnym?
Wyślij zdjęcia obiektu, wysokość i informacje o sposobie użytkowania. Dobierzemy kosz razem z całą drabiną, a nie jako przypadkowy dodatek.
Podstawa informacji
Wartości §101 WT są podane w aktualnym tekście Warunków Technicznych. Dla dostępu do maszyn trzeba odrębnie sprawdzić PN-EN ISO 14122-4:2016, a dla instalacji ewakuacyjnych lub drabin budowlanych dokumenty właściwe dla przyjętego rozwiązania. Wyjaśnienie przepisów i norm.
