Dobór drabiny zaczyna się od funkcji: ewakuacja, dostęp na dach, dojście techniczne albo dostęp do maszyny. Dopiero potem sprawdza się wymagania, wymiary, podłoże, zabezpieczenia i sposób montażu. Poniższa mapa prowadzi do szczegółowych poradników opartych na konkretnych problemach klientów.

Najważniejsze rozróżnienie: funkcja przed normą

W Polsce nie ma jednej tabeli wymiarów właściwej dla każdej pionowej drabiny. §101 Warunków Technicznych dotyczy określonego zakresu stałych dojść między poziomami; §257 opisuje szczególny przypadek drugiej drogi ewakuacyjnej w budynku PM. PN-EN ISO 14122-4:2016 dotyczy stałych drabin jako środków dostępu do maszyn. Dla stałych drabin budowlanych spotykana jest DIN 18799-1:2019-06, a dla instalacji drabin ewakuacyjnych DIN 14094-1:2017.

DIN 14094-1:2017 pozostaje bieżącym wydaniem finalnym; w 2026 r. opublikowano projekt nowej edycji. Jeżeli projekt inwestycji wskazuje normę, trzeba sprawdzić również jej wydanie i zakres, zamiast mieszać pojedyncze wartości z kilku dokumentów.

Co §101 WT określa konkretnie

W zakresie §101 WT przepisy wskazują m.in. minimalną szerokość drabiny lub klamer 0,5 m, maksymalny odstęp szczebli 0,3 m, zabezpieczenie przed upadkiem od 3 m, rozstaw obręczy do 0,8 m, pionowych prętów do 0,3 m, odległość drabiny od ściany minimum 0,15 m oraz spoczniki z balustradą co 8–10 m. Wartości te trzeba stosować w zakresie tego przepisu, a nie jako uniwersalną specyfikację wszystkich drabin.

Kosz ochronny, podesty i górne wyjście

Kosz jest tylko jednym z elementów układu. Trzeba również rozwiązać dolne wejście, wsporniki i mocowania, górne wyjście, ewentualną attykę oraz dalszą drogę na dachu lub podest. W odpowiednich realizacjach KOST PRO stosujemy pięć elementów wzdłużnych kosza, rozstaw wzdłużny do 30 cm i poprzeczny do 80 cm, ale ostateczna geometria musi odpowiadać właściwej dokumentacji konkretnej drabiny.

Przy attyce potrzebne są jej rzeczywiste wymiary z obu stron. Podest, poręcze i zejście dobiera się do poziomu dachu oraz przestrzeni dostępnej po stronie docelowej, a nie tylko do wysokości elewacji.

Mocowanie: widoczna elewacja nie zawsze jest podłożem nośnym

Beton, mur, stal, płyta warstwowa i ściana ocieplona wymagają innej analizy. Przy systemach iniekcyjnych znaczenie ma kompletny system: podłoże, zaprawa, element kotwiący, sposób wiercenia i czyszczenia, głębokość osadzenia, temperatura, czas utwardzania i odległości od krawędzi.

Płyty warstwowej ani izolacji nie należy automatycznie traktować jako elementu zdolnego przejąć obciążenia od drabiny. Wspornik musi przekazać siły do rzeczywistej konstrukcji nośnej.

Ocynk i DUPLEX

Ocynk ogniowy jest jednym ze sposobów ochrony stali przed korozją. System DUPLEX łączy ocynk z odpowiednio przygotowanym systemem malarskim. Numer RAL określa kolor, ale nie samodzielnie trwałość zabezpieczenia. Przy środowisku przemysłowym, wilgotnym lub agresywnym trzeba przekazać warunki eksploatacji.

Elementy drabiny na schemacie

BUDOWA DRABINY KOST PRO

Wybierz wariant drabiny, a następnie kliknij numer na rysunku lub nazwę elementu. Pokazujemy dwa podstawowe rozwiązania konstrukcyjne.

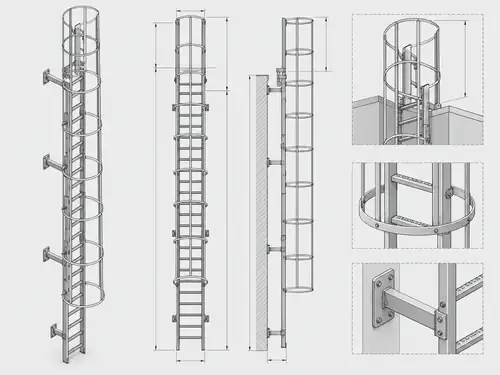

BEZ KOSZA Z KOSZEM

1 2 3 4

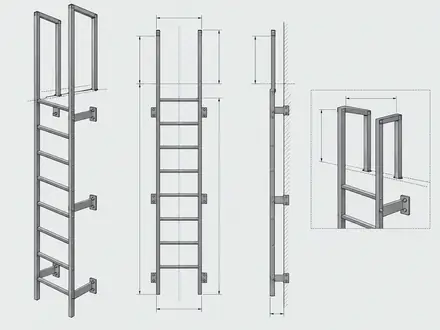

Drabina KOST PRO bez kosza ochronnego — rysunek techniczny z widokami konstrukcji, mocowań i wyjścia.

1 Podłużnice i szczeble

Tworzą stałą drogę wejścia. Geometrię, rozstaw i powierzchnię szczebli dobieramy do przeznaczenia drabiny oraz wymagań dla konkretnego obiektu.

2 Wsporniki i mocowanie do ściany

Przenoszą obciążenia na konstrukcję nośną budynku. Długość wsporników i sposób kotwienia dobiera się do podłoża oraz warstw elewacji.

3 Poręcze wyjścia

Przedłużone podłużnice tworzą uchwyty przy wyjściu i zapewniają podparcie podczas przechodzenia z drabiny na poziom docelowy.

4 Płyty montażowe

Płyty na końcach wsporników tworzą punkty połączenia z konstrukcją budynku. Kotwy i podłoże wymagają doboru do rzeczywistych warunków montażowych.

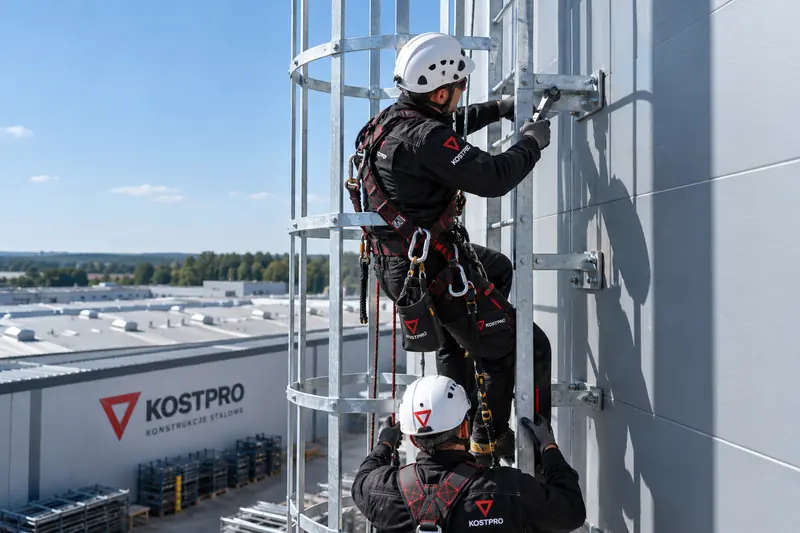

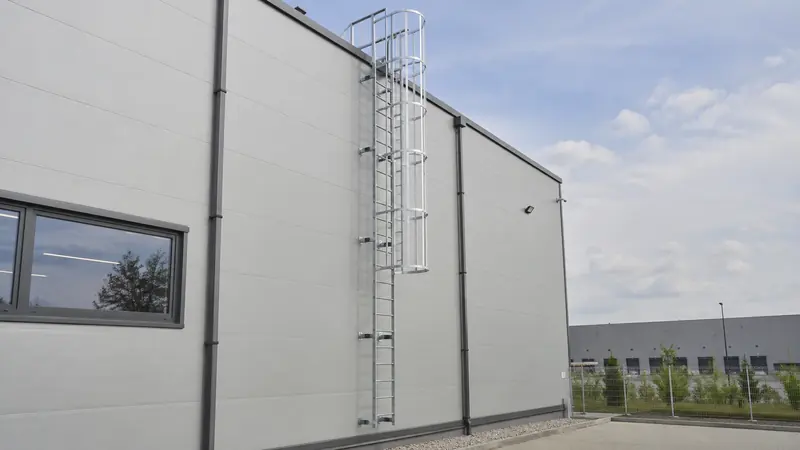

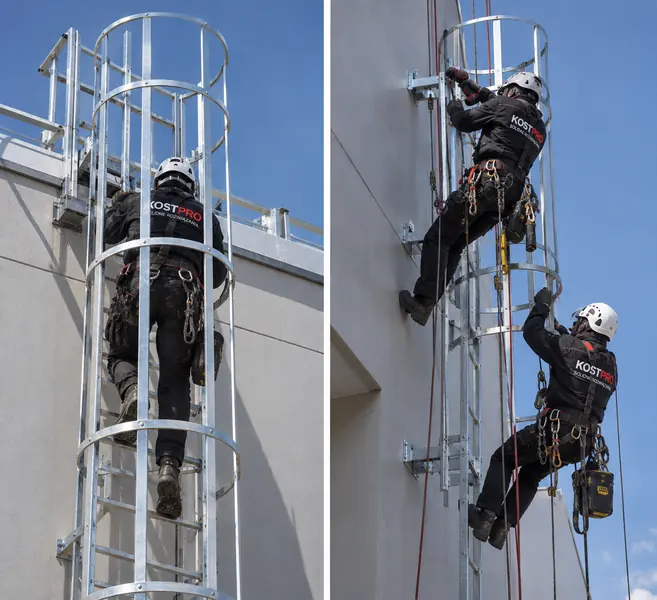

Realizacje i montaż KOST PRO

Jak przygotować dobre zapytanie

• określ, dokąd ma prowadzić drabina i kto będzie z niej korzystał,
• podaj wysokość od rzeczywistego poziomu startu do poziomu wyjścia,
• dołącz zdjęcie całej elewacji oraz zbliżenia mocowań i wyjścia,
• jeżeli występuje attyka — podaj jej wysokość, szerokość i zdjęcie strony dachowej,
• opisz ścianę, ocieplenie lub konstrukcję stalową, jeśli dane są znane,
• dołącz projekt, specyfikację lub wskazaną normę wraz z wydaniem, jeżeli są dostępne,
• podaj lokalizację i informację, czy oferta ma obejmować montaż.

Brakujące dane można oznaczyć jako nieznane. Nie trzeba zgadywać parametrów tylko po to, aby wysłać zapytanie.

Pełne poradniki techniczne

• Jak dobrać drabinę do budynku?
• Drabina z koszem ochronnym
• Kosz, podesty i zabezpieczenia
• Przygotowanie obiektu do montażu
• Mocowanie do różnych podłoży
• Cena i zakres wyceny
• Dokumentacja po wykonaniu

Nie wiesz, od czego zacząć?

Wyślij zdjęcia obiektu, wysokość i krótki opis celu. Na tej podstawie można ustalić, jakich danych jeszcze brakuje do rzetelnej analizy i wyceny.
