Drabina ewakuacyjna, dachowa czy techniczna — najpierw ustalamy funkcję
KOST PRO wykonuje stałe stalowe drabiny pod wymiar: do rozwiązań ewakuacyjnych, dostępu na dach, stref technicznych, maszyn i instalacji. Taka sama wysokość nie oznacza takiej samej konstrukcji. Przed wyceną ustalamy funkcję, użytkowników, poziom startu i wyjścia, attykę, podłoże nośne oraz sposób późniejszego użytkowania.
Drabina ewakuacyjna nie jest uniwersalnym zamiennikiem schodów. §257 Warunków Technicznych dopuszcza drabinę na drugiej drodze ewakuacyjnej tylko w określonym przypadku budynku PM i pod wskazanymi warunkami. Dla dostępu do maszyn znaczenie ma seria PN-EN ISO 14122, natomiast dla innych stałych drabin mogą mieć zastosowanie inne wymagania projektowe i normowe.
Do pierwszej analizy nie trzeba znać nazw wszystkich elementów. Wystarczą zdjęcia całej strefy, wysokość, opis celu oraz dostępna dokumentacja. Po przyjęciu oferty wykonujemy CAD oraz pomiary, jeżeli klient nie może potwierdzić wymiarów wykonawczych.
| Potrzeba | Co trzeba sprawdzić | Poradnik |
|---|---|---|
| Ewakuacja | Dopuszczalność rozwiązania, lokalizacja, użytkownicy i projekt | Przepisy i wymagania |
| Dostęp na dach | Attyka, górne wyjście i dalsza droga po dachu | Stały dostęp na dach |
| Dostęp do maszyny | Czynności serwisowe, ergonomia i właściwy środek dostępu | Dostęp do maszyn |
Budowa drabiny — zobacz funkcje poszczególnych elementów
Schemat służy do zrozumienia konstrukcji. Nie jest rysunkiem wykonawczym ani listą obowiązkowego wyposażenia każdej drabiny.
BUDOWA DRABINY KOST PRO
Wybierz wariant drabiny, a następnie kliknij numer na rysunku lub nazwę elementu. Pokazujemy dwa podstawowe rozwiązania konstrukcyjne.
Drabina KOST PRO bez kosza ochronnego — rysunek techniczny z widokami konstrukcji, mocowań i wyjścia.
1 Podłużnice i szczeble
Tworzą stałą drogę wejścia. Geometrię, rozstaw i powierzchnię szczebli dobieramy do przeznaczenia drabiny oraz wymagań dla konkretnego obiektu.
2 Wsporniki i mocowanie do ściany
Przenoszą obciążenia na konstrukcję nośną budynku. Długość wsporników i sposób kotwienia dobiera się do podłoża oraz warstw elewacji.
3 Poręcze wyjścia
Przedłużone podłużnice tworzą uchwyty przy wyjściu i zapewniają podparcie podczas przechodzenia z drabiny na poziom docelowy.
4 Płyty montażowe
Płyty na końcach wsporników tworzą punkty połączenia z konstrukcją budynku. Kotwy i podłoże wymagają doboru do rzeczywistych warunków montażowych.
Drabina KOST PRO z koszem ochronnym — rysunek techniczny z widokami konstrukcji, kosza i mocowań.
1 Podłużnice i szczeble
Tworzą drogę wejścia wewnątrz kosza ochronnego. Rozstaw i geometria są dobierane do funkcji drabiny i warunków obiektu.
2 Kosz ochronny
Pierścienie i elementy wzdłużne otaczają drogę wejścia. Zakres kosza oraz wysokość jego rozpoczęcia ustala się zgodnie z wymaganiami i projektem dla danej drabiny.
3 Wsporniki i mocowanie do ściany
Wsporniki utrzymują wymagany odstęp drabiny od elewacji i przenoszą obciążenia na konstrukcję nośną budynku.
4 Wyjście z drabiny
Górna część konstrukcji zapewnia bezpieczne dojście do poziomu docelowego. Jej geometria zależy od krawędzi dachu, attyki i układu dojścia.
5 Połączenia kosza z drabiną
Pierścienie kosza są połączone z konstrukcją drabiny w sposób zapewniający sztywność całego zespołu.
KONFIGURATOR / WYCENA
Drabiny ewakuacyjne przeciwpożarowe
Skonfiguruj drabinę ewakuacyjną lub techniczną
Wybierz funkcję drabiny, miejsce montażu, wymiary A–F, kosz ochronny, przejście nad attyką, wyposażenie, ocynk lub DUPLEX oraz zakres montażu.
DANE TWOJEGO WÓZKA
Wpisz udźwig wózka odczytany z charakterystyki dla planowanej wysokości i środka ciężkości oraz długość wideł. Wynik negatywny nie usuwa konfiguracji — oznacza ją do weryfikacji technicznej.
Platforma robocza — parametry i wyposażenie standardowe
Wyposażenie standardowe
Dokumentacja producenta KOST PRO
Deklaracja zgodności, instrukcja użytkowania, harmonogram przeglądów, tabliczka znamionowa bez oznakowania CE oraz gwarancja producenta.
Do produktu dołączamy wymaganą dokumentację techniczną producenta oraz tabliczkę znamionową.
Drabina ewakuacyjna / techniczna KOST PRO — najważniejsze informacje
Stała drabina stalowa projektowana do funkcji obiektu: ewakuacyjnej albo dostępowej/serwisowej. Norma jest dobierana do rzeczywistego zastosowania.
Zgodne z PN-EN ISO 14122-4:2016 w zakresie stałych drabin dostępowych do maszyn i stref technicznych, gdy ten zakres ma zastosowanie.
Zgodne z DIN 14094-1:2017 dla konfiguracji ewakuacyjnych projektowanych według tej normy.
Zgodne z uzgodnioną dokumentacją obiektu, geometrią mocowań i zatwierdzoną specyfikacją KOST PRO.
DIN 14094-1 i PN-EN ISO 14122-4 mają różne zakresy zastosowania. Nie każda drabina dostępowa jest drabiną ewakuacyjną i odwrotnie.
SZYBKI PRZEGLĄD PRODUKTU
Co dostajesz, co możesz dobrać i co trzeba jeszcze potwierdzić?
Krótka specyfikacja techniczna
- Stałe stalowe drabiny wykonywane pod wymiar do budynków, dachów, stref technicznych, maszyn i instalacji.
- Warianty z koszem lub bez kosza, przejściem nad attyką, podestami i dodatkowymi zabezpieczeniami.
- Poręcze wyjściowe projektowane do ok. 110 cm; geometria kosza, szczebli i mocowań zależy od funkcji i projektu.
Zgodność, bezpieczeństwo i dobór
- PN-EN ISO 14122-4 — istotna dla stałego dostępu do maszyn i instalacji.
- DIN 14094-1 i DIN 18499-1 mogą być stosowane jako dokumenty odniesienia zależnie od funkcji i projektu.
- Dla rozwiązań ewakuacyjnych trzeba dodatkowo ocenić wymagania budowlane i przeciwpożarowe konkretnego obiektu.
✓ W standardzie
- podłużnice i szczeble stalowe
- uchwyty / wsporniki do przygotowanego podłoża nośnego
- górne wyjście dobrane do geometrii obiektu
- zabezpieczenie antykorozyjne zgodnie z ustalonym wariantem
- dokumentacja wykonania i zalecenia eksploatacyjne
+ Opcje i warianty
- kosz ochronny
- przejście nad attyką
- podest spoczynkowy
- bramka samozamykająca
- drabinka zejściowa
- płyta blokująca wejście / zamknięcie kosza
- DUPLEX i kolor RAL
? Do doprecyzowania
- funkcję drabiny: ewakuacja, dach czy serwis
- wysokość i geometrię attyki
- materiał i konstrukcję ściany / podłoża
- strefę wejścia i wyjścia
- warunki środowiskowe oraz montażowe
Porównanie wariantów
| Wariant | Do czego służy | Największa zaleta |
|---|---|---|
| Bez kosza | Krótsze lub inne zastosowania, gdy projekt nie wymaga kosza | Najprostsza geometria |
| Z koszem | Gdy projekt wymaga dodatkowego zabezpieczenia biegu drabiny | Osłona użytkownika na odcinku pionowym |
| Przejście nad attyką | Gdy wyjście prowadzi ponad ścianką attykową | Bezpieczniejsze przejście na poziom dachu |
| Kosz + attyka | Gdy wymagane są oba elementy jednocześnie | Łączy zabezpieczenie biegu z poprawnym wyjściem na dach |
| Z podestem | Przy większych wysokościach lub wymaganej zmianie odcinka | Możliwość odpoczynku / zmiany geometrii |

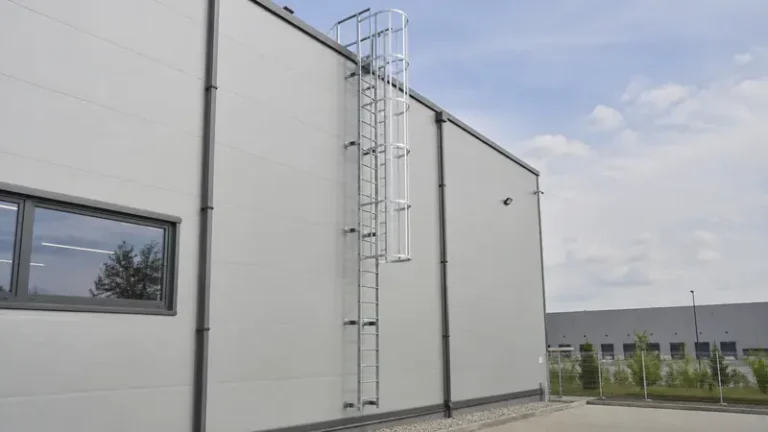

Realizacje drabin KOST PRO
Co trzeba ustalić przed wykonaniem
| Obszar | Co podać | Dlaczego |
|---|---|---|
| Geometria | Wysokość, attyka, miejsce wejścia i wyjścia | Określa długość, poręcze, podesty i zejście |
| Podłoże | Beton, mur, stal, płyta warstwowa, warstwy elewacji | Decyduje o wspornikach i systemie mocującym |
| Zabezpieczenia | Kosz, podesty, bramka, kontrola dostępu | Dobór do funkcji i właściwych wymagań |
| Środowisko | Warunki zewnętrzne, wilgoć, chemia, wymagany kolor | Dobór ocynku lub DUPLEX-u |
| Montaż | Lokalizacja, dojazd, warunki pracy na obiekcie | Transport, sprzęt i organizacja robót |
Przy płycie warstwowej i ociepleniu nie zakładamy automatycznie, że widoczna warstwa elewacji jest elementem nośnym. Obciążenia muszą zostać przekazane do konstrukcji, która rzeczywiście może je przejąć.
DUPLEX oznacza połączenie ocynku ogniowego z odpowiednio przygotowanym systemem malarskim. Numer RAL określa kolor, a nie samodzielnie trwałość zabezpieczenia antykorozyjnego.
Najczęstsze pytania klientów
Czy wykonujecie krótkie drabiny 1–3 m?
Tak. Krótka drabina również wymaga właściwego wejścia, wyjścia, geometrii szczebli i mocowania do odpowiedniego podłoża.
Kiedy potrzebny jest kosz ochronny?
Zależy od funkcji drabiny i dokumentów odniesienia. W zakresie §101 WT od wysokości 3 m wymagane jest zabezpieczenie przed upadkiem. Zastosowań do maszyn i ewakuacji nie należy oceniać wyłącznie tą jedną regułą.
Czy drabina może być drugą drogą ewakuacyjną?
§257 WT dopuszcza takie rozwiązanie w określonym przypadku budynku PM i przy wskazanych warunkach. Nie jest to ogólna możliwość dla każdego budynku.
Czy montujecie w całej Polsce?
Tak. Do wyceny montażu potrzebna jest lokalizacja, zdjęcia obiektu i informacje o dostępie. Sposób pracy na wysokości dobiera się do miejsca.
Co jeśli nie znam materiału ściany albo wszystkich wymiarów?
Nie zgaduj. Prześlij dostępne zdjęcia i oznacz brak danych. Wskażemy, co trzeba jeszcze ustalić, a po przyjęciu oferty możliwe jest wykonanie pomiarów.
Wiedza techniczna przed zamówieniem

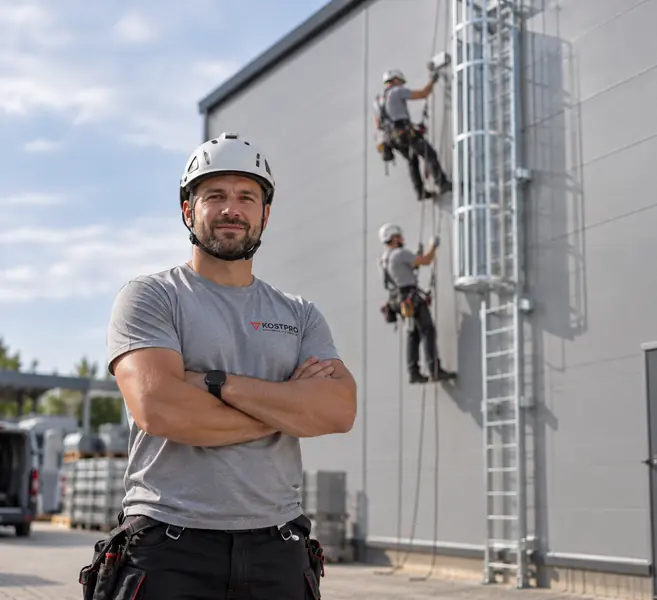

Realizacje i prace montażowe KOST PRO
KOST PRO — DOBÓR I WYCENA
Nie wiesz, który wariant wybrać? Pomożemy.
Nie musisz znać wszystkich parametrów technicznych. Podaj to, co wiesz o zastosowaniu i wózku, a brakujące dane doprecyzujemy przed finalną ofertą dla: Drabiny ewakuacyjne i techniczne.
MONTAŻ / CAŁA POLSKA
Produkcja i montaż: Drabiny ewakuacyjne — zasięg ogólnopolski
Przy tym rozwiązaniu KOST PRO może odpowiadać zarówno za wykonanie konstrukcji, jak i za uzgodniony montaż na obiekcie. Montaże realizujemy na terenie całej Polski, a logistykę i warunki pracy ustalamy dla konkretnej lokalizacji.
Zobacz stronę ogólnopolską lub wybierz województwo, aby sprawdzić informacje dotyczące organizacji montażu w danym regionie.
Sprawdź montaż konstrukcji w całej Polsce →
Wybierz województwo
Opolskie · Śląskie · Dolnośląskie · Łódzkie · Wielkopolskie · Małopolskie · Świętokrzyskie · Mazowieckie · Lubelskie · Podkarpackie · Lubuskie · Zachodniopomorskie · Pomorskie · Kujawsko-pomorskie · Warmińsko-mazurskie · Podlaskie
SZYBKA WYCENA
Chcesz wycenić drabinę lub stały dostęp?
Na stronie wyceny podaj wysokość, lokalizację, sposób wyjścia i dostępne zdjęcia obiektu. Możesz również zaznaczyć montaż.
DLACZEGO KOST PRO?
Dlaczego KOST PRO przy stałym dostępie i drabinach?
Drabina jest częścią drogi człowieka. Dlatego analizujemy nie tylko wysokość, ale również wejście, wyjście, attykę, mocowanie, podłoże nośne i dalszą trasę użytkownika.
Dobór funkcji przed konstrukcją
Najpierw ustalamy, czy chodzi o ewakuację, dostęp serwisowy, dach czy maszynę. Dopiero potem dobieramy właściwy zakres wymagań.
Cały ciąg dostępu
Możemy połączyć drabinę, kosz, przejście nad attyką, podest, poręcze, bramkę i elementy zejściowe w jeden spójny układ.
Mocowanie do rzeczywistego podłoża
Nie traktujemy ocieplenia ani okładziny jako automatycznego podłoża nośnego. Sposób kotwienia wynika z konstrukcji obiektu.
Produkcja i montaż
KOST PRO może wykonać konstrukcję i zrealizować montaż, dzięki czemu geometria produktu i warunki obiektu są rozpatrywane razem.
Ocynk i DUPLEX
Zabezpieczenie antykorozyjne dobieramy do ekspozycji i środowiska pracy, a przy DUPLEX można połączyć ochronę cynkową z kolorem.
Realne odbiory i realizacje
Na stronie pokazujemy rzeczywiste montaże, oględziny i wykonane drabiny na obiektach.
PORÓWNAJ PRZED WYBOREM
Jaką drabinę i wyposażenie wybrać?
| Decyzja | Wariant A | Wariant B | Co rozstrzyga |
|---|---|---|---|
| Funkcja | Dostęp serwisowy | Ewakuacyjna | Przeznaczenie obiektu i właściwy zakres wymagań |
| Kosz ochronny | Bez kosza | Z koszem | Wysokość, geometria, zastosowanie i przyjęty system ochrony |
| Wyjście | Bez attyki | Przejście nad attyką | Geometria krawędzi dachu i miejsce bezpiecznego zejścia |
| Wykończenie | Ocynk | DUPLEX | Środowisko korozyjne, estetyka i wymagany kolor |
Bez kosza
Nie oznacza „uboższego” produktu. Taki wariant może być właściwy przy innym systemie ochrony i innym zakresie zastosowania.
Z koszem
Tworzy dodatkową geometrię wokół użytkownika, ale nie zastępuje całej oceny wejścia, wyjścia i zagrożeń.
Przejście nad attyką
Rozwiązuje problem bezpiecznego przejścia przez krawędź dachu, gdy sama drabina pionowa nie kończy ciągu dostępu.
Podest / bramka
Pomagają uporządkować zmianę kierunku ruchu, wejście lub zabezpieczenie krawędzi w konkretnym układzie.
